气动调节阀 ZJHPF-16W 衬氟调节阀 气动单座阀
产品描述
ZJHPF-16W型气动薄膜衬氟单座调节阀采用顶导向结构，配用多弹簧执行机构。气动薄膜衬氟调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性***、拆装方便等优点。气动薄膜衬氟单座调节阀广泛应用于***控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
ZJHPF-16型气动精小型衬氟调节阀是气动单元组合仪表中的执行单元，配用电一气转换装置之后，也可进入电动单元组合仪表系统，它接受来自调节仪表的信号，直接改变被调介质（如液体、气体、蒸汽等）的流量，使被控工艺参数（如温度、压力、流量等）保持在给定值。
特点
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||
| 阀座直径dn(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 额定流量参数（Kv） | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | |
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 额定流量L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||
| 公称压力PN(MPa) | 1.0、1.6、2.5 | |||||||||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||||||
| 固有可调比(R) | 30：1 | |||||||||||||||||
| 工作温度 T（℃） | -30～+150℃ | |||||||||||||||||
| 信号范围Pr(Kpa) | 20—100、40—200、20—60、60—100、80—240 | |||||||||||||||||
| 气源压力(MPa) | 0.14~0.4 | |||||||||||||||||
| 允许压差(MPa) | 不限 定位器 |
5.3 | 3.7 | 23 | 13 | 0.85 | 0.74 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | 0.12 | 0.08 | 0.05 | 0.04 | 0.03 | |
| 带定位器 | 6.4 | 6.4 | 5.5 | 301 | 2 | 1.7 | 1.1 | 0.71 | 0.63 | 0.41 | 0.26 | 0.28 | 0.20 | 0.11 | 0.08 | 0.05 | ||
| 接管螺纹 | M16*15 | |||||||||||||||||
阀体
|
型式 |
直通单座球型阀 | ||||
|
公称通径 |
G3/4"、20、25、32、40、50、65、80、100、150mm | ||||
|
公称压力 |
PN1.6MPa | ||||
|
法兰标准 |
RF | ||||
|
材料 |
ZG230-450 衬F46 | ||||
|
上阀盖 |
-40~+180℃ | ||||
|
压盖型式 |
螺栓压紧式 | ||||
|
填料 |
V型聚四氟乙烯填料 | ||||
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 | ||||
|
流量特性 |
直线特性和等百分比特性 | ||||
|
阀芯材料 |
2Cr13 衬F46 | ||||
|
阀座材料 |
2Cr13 衬F46 | ||||
|
波纹管材料 |
聚四氟乙烯 | ||||
执行机构
|
型 式 |
ZHA/B多弹簧薄膜执行机构 | ||||
|
膜 片 材 料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 | ||||
|
弹 簧 范 围 |
20~100、80~240KPa | ||||
|
供气压力 |
140~400KPa | ||||
|
气源接口 |
内螺纹M16X1.25 | ||||
|
环境温度 |
-30~+70℃ | ||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
执行机构配置
|
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||
|
执行机构 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
||||||||||||||
性能
|
泄漏量 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|||||||||||||||||
|
回差 |
带定位器 |
小于全行程的1% |
||||||||||||||||
|
基本误差 |
带定位器 |
小于全行程的±1% |
||||||||||||||||
|
可调范围 |
30:1 |
|||||||||||||||||
Kv值和行程
|
公称通径 |
G3/4" |
20 |
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||||||
|
阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
额定Cv值 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.08 |
1.2 |
2.0 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
Kv值 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||

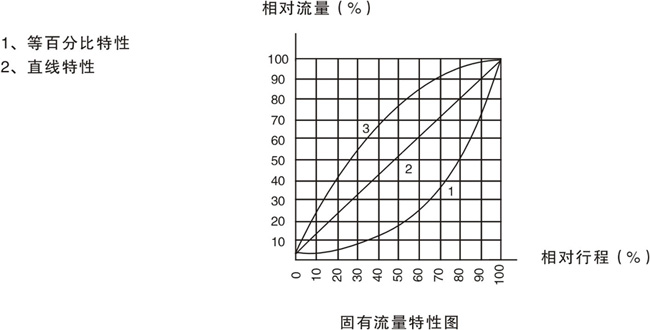

流量特性
