调节阀 气动双座调节阀 ZMAN-16 气动薄膜阀
产品描述
ZMA/BN 气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHAB多弹簧执行机构代替老式ZMAB执行机构，具有高度 低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力， 其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数 比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
技术参数
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 10 | 16 | 25 | 40 | 72 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
| 配用执行机构型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||
| 型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行 程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围 KPa | 20～100(标准)、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4' | ||||
| 环境温度 | -30～+70℃ | ||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项目 |
不带定位器 |
带定位器 |
|||||||||||
|
基本误差% |
±5.0 |
±1.0 |
|||||||||||
|
回差% |
≤3.0 |
≤1.0 |
|||||||||||
|
死 区% |
≤3.0 |
≤0.4 |
|||||||||||
|
始终点差% |
气开 |
始点 |
±2.5 |
±1.0 |
|||||||||
|
终点 |
±5.0 |
±1.0 |
|||||||||||
|
气关 |
始点 |
±5.0 |
±1.0 |
||||||||||
|
终点 |
±2.5 |
±1.0 |
|||||||||||
|
额定行程偏差% |
≤2.5 |
||||||||||||
|
泄 露 量l/h |
0.01%×阀额定容量 |
||||||||||||
|
可调范围R |
30:01 |
||||||||||||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
配用执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||
注:1、允许压差确定依据:）标准弹簧20-100KPa；2）阀关闭P2=0； 3）流向为底进高出；
2、对于波纹管密封调节阀，***大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。
允许压差
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
阀座直径dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
执行机构 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
ZHA(B)-56 |
|||||||||
|
作用 |
气源 |
弹簧 |
允 许 压 差 △P(MPa) |
|||||||||||
|
气关 |
140 |
20~100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2 |
1.7 |
|
250 |
20~100 |
6.4 |
5.3 |
4.8 |
4.6 |
3.9 |
||||||||
|
400 |
40~200 |
6.4 |
||||||||||||
|
气开 |
140 |
20~100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2 |
1.7 |
|
250 |
40~200 |
|
5.3 |
4.8 |
4.6 |
3.9 |
||||||||
|
400 |
80~240 |
6.4 |
||||||||||||
注：对于波纹管密封调节阀，***大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。

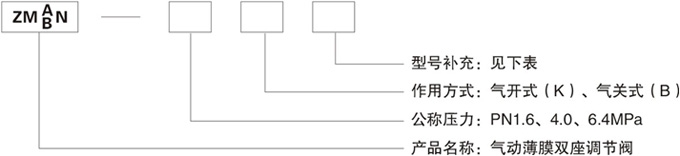

型号说明
| 类型 | 标准型 | 低温型 | 散热型 | 波纹管型 | 保温夹套型 | 调节切断型 | 衬氟型 | ||||||
| 代号 | 无 | D | G | W | B | Q | F |
||||||
