气动阀门 ZJHM 精小套筒阀
来源：
时间：2015-10-20
ZJHM 精小型气动薄膜套筒调节阀 ZJHM-16 ZJHM-40 ZJHM-64 气动调节阀
气动调节阀 ZJHM 套筒阀
产品描述

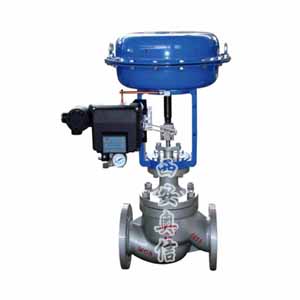

ZJHM精小型气动薄膜套筒调节阀，由气动薄膜多弹簧执行机构和精小型套筒阀组成。
主要特点：
1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
技术参数
阀内组件
|
阀芯型式 |
压力平衡式阀芯 | ||||
|
流量特性 |
等百分比特性和线性特性 | ||||
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||
执行机构
|
型式 |
ZHA/B多弹簧簿膜执行机构 |
||||
|
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
