气动阀门 ZJHPF 气动衬氟调节阀
来源：
时间：2015-10-20

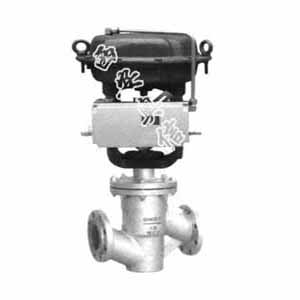

ZJHPF-16W 气动薄膜衬氟单座调节阀
ZJHPF 气动衬氟调节阀
特点
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。ZJHPF-16W气动薄膜衬氟单座调节阀
产品描述
ZJHPF-16W气动薄膜衬氟单座调节阀，与流体接触的阀体内壁和阀内组 件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发 等气体、液体的控制。
技术参数
阀体
|
型式 |
直通单座球型阀 | ||||
|
公称通径 |
G3/4"、20、25、32、40、50、65、80、100、150mm | ||||
|
公称压力 |
PN1.6MPa | ||||
|
法兰标准 |
RF | ||||
|
材料 |
ZG230-450 衬F46 | ||||
|
上阀盖 |
-40~+180℃ | ||||
|
压盖型式 |
螺栓压紧式 | ||||
|
填料 |
V型聚四氟乙烯填料 | ||||
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 | ||||
|
流量特性 |
直线特性和等百分比特性 | ||||
|
阀芯材料 |
2Cr13 衬F46 | ||||
|
阀座材料 |
2Cr13 衬F46 | ||||
|
波纹管材料 |
聚四氟乙烯 | ||||
执行机构
|
型 式 |
ZHA/B多弹簧薄膜执行机构 | ||||
|
膜 片 材 料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 | ||||
|
弹 簧 范 围 |
20~100、80~240KPa | ||||
|
供气压力 |
140~400KPa | ||||
|
气源接口 |
内螺纹M16X1.25 | ||||
|
环境温度 |
-30~+70℃ | ||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
