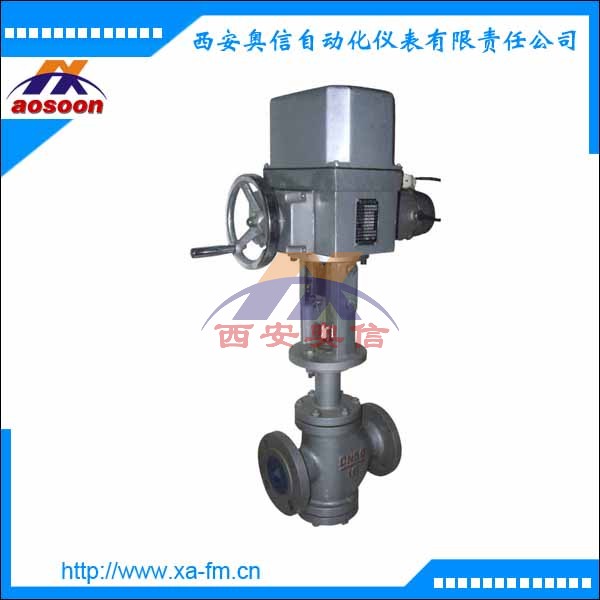

ZAZN-16电动调节阀 ZAZN电动直通双座调节阀
产品描述
ZAZN 电动双座调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。 适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。ZAZN调节阀广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。ZAZ（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。
技术参数
|
公称通径DN(mm) |
|
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
额定流量 |
双座 |
N |
|
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|||
|
套筒 |
M |
|
|
15 |
|
20 |
30 |
|
75 |
115 |
|
240 |
350 |
||||
|
公称压力(Mpa) |
1.6 4.0 6.0Mpa |
||||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
电动执行器型号 |
DKZ-310/310C |
DKZ-410/410C/510/510C |
DKZ-510/510C |
||||||||||||||
|
信号 |
Ⅱ型0-10mA DC Ⅲ型4-20mA DC |
||||||||||||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||||||||||||
|
流量特性 |
直线 百分比 |
||||||||||||||||
|
可调范围 |
30:1 |
||||||||||||||||
|
电源电压 |
220VAC 50～60Hz |
||||||||||||||||
|
作用方式 |
电开式（K） 电闭式（B） |
||||||||||||||||
|
阀 |
公 |
0.6 |
|
低温： ZG1Cr18Ni9Ti |
|||||||||||||
|
1.6 |
常温:HT200 ZG230-450 |
||||||||||||||||
|
4.0 |
|
低温: ZG1Cr18Ni9Ti |
|||||||||||||||
|
常温:ZG230-450、ZG1Cr18Ni9Ti |
|||||||||||||||||
|
中温:ZG230-450、ZG1Cr18Ni9Ti |
|||||||||||||||||
|
6.4 |
低温:ZG1Cr18Ni9Ti |
||||||||||||||||
|
常温:ZG230-450、ZG1Cr18Ni9Ti |
|||||||||||||||||
|
中温:ZG230-450、ZG1Cr18Ni9Ti |
|||||||||||||||||
|
法兰尺寸 |
管连接 |
铸钢法兰按JB77-59，铸铁法兰按JB79-59 |
|||||||||||||||
|
法兰型式 |
法兰密封型式按JB77-59，其中PN6.0法兰按准糟式 |
||||||||||||||||
|
阀芯材质 |
1Cr18Ni9Ti |
||||||||||||||||
|
上阀盖型式 |
普通式（常温型），热片式（中温型），长劲式（低温式） |
||||||||||||||||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数 |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配用执行 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
DKZ-510 |
|||||||
|
允许压差 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
53.8 |
附件
|
项 目 |
技术指标 |
||
|
基本误差% |
±5.0 |
||
|
回 差% |
≤3.0 |
||
|
死 区% |
≤3.0 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
|
终点 |
±5.0 |
||
|
气关 |
始点 |
±5.0 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄 露 量l/h |
0.1%×阀额定容量 |
||
|
可调范围R |
30:1 |
||
