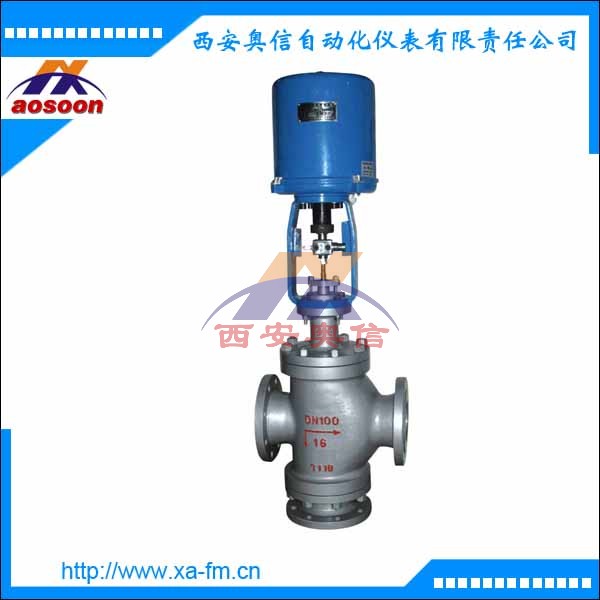

ZDLQ-16（DN65）电动阀 ZDLQ(X)电子式电动三通调节阀
产品描述
ZDLQ、X 电子式电动三通调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和三通阀组成。内含饲服功能，接受统一的 4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
技术参数
|
公称通径mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座通径mm |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1260 |
|
|
公称压力(Mpa) |
0.6,1.6， 2.5， 4.0， 6.4 |
||||||||||||
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直线 |
||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型) |
||||||||||||
|
法兰尺寸 |
JB/T79.1-94、79.2-94等 |
||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||
|
阀体型式 |
三通双座铸造球型阀 |
||||||||||||
|
上阀盖型式 |
普通式（常温），散热片式（中温） |
||||||||||||
执行机构
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
361L/381L |
PSL |
361L |
PSL |
361L |
PSL |
361L/381L |
|
201 |
361LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
361LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
361LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
361LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||

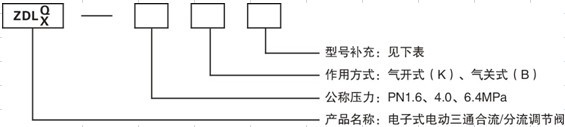

技术选型
|
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
|
代号 |
无 |
D |
G |
W |
B |
Q |
F |
