产品·介绍
Product introduce
产品描述

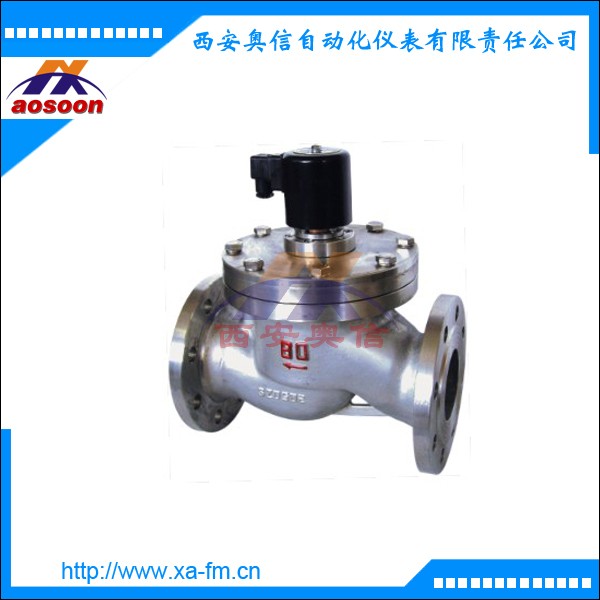

BZCZP防爆电磁阀适用于蒸汽为加热介质，进行温度自动控制的执行机构，可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。中温蒸汽电磁阀广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
特点
本阀不受蒸汽准凝水影响；
介质流体温度可达200℃；
主阀芯采用特种材料,耐磨损；
阀芯利用流体润滑作用,减少磨损；
本阀采用先导式结构适用于大口径系列。
技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
||||||||||||||
|
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
||||||||||||||
|
参数型号 |
BZCZP-1·BZCZP-2 |
|||||||||||||||
|
介质温度 |
1型：≤60℃·2型：≤220℃ |
|||||||||||||||
|
介质 |
1型 |
水、柴油、汽油、煤油、空气、燃气等常温液体和气体 |
||||||||||||||
|
|
2型 |
蒸汽、热水、导热油、热空气等高温液体和气体 |
||||||||||||||
|
通径（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|||||
|
连接尺寸(G) |
1-1/2 |
2 |
|
|||||||||||||
|
压力（Mpa） |
0.05~1.6 |
0.1~1.6 |
||||||||||||||
|
功率 |
AC：20W、DC：30W |
AC:35W、DC:50W |
||||||||||||||
|
电压偏差 |
允许波动±10% |
|||||||||||||||
|
材料 |
阀体 |
铸钢、不锈钢 |
||||||||||||||
|
|
密封 |
丁晴橡胶NBR·氟橡胶FKM·聚四氟乙烯PTFE |
||||||||||||||
|
环境温度 |
-20~60℃ |
|||||||||||||||
|
连接方式 |
内螺纹·法兰 |
|||||||||||||||
|
使用电压 |
AC220V 50Hz |
|||||||||||||||
|
特殊选配 |
BZCZP防爆电磁阀 |
ZCZP-X信号反馈 |
ZCZP-X手动功能 |
|||||||||||||
|
|
用于易燃易爆场合 防爆等级：dIIBT4 |
反馈电磁阀启闭状态及介质流动情况的开关信号 |
手动开启、关闭节省旁通 |
|||||||||||||
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|||||||||||||||
|
备注 |
常开阀完全打开或关闭，至少需要0.1Mpa的压差 |
|||||||||||||||
安装尺寸
|
通径DN |
内螺纹连接 |
法兰连接 |
|||||||||
|
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
||||||||
|
G |
L |
H |
L |
H |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
40 |
1-1/2 |
140 |
176 |
200 |
220 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
50 |
2 |
162 |
192 |
230 |
235 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
|
65 |
|
|
|
290 |
250 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
|
80 |
|
|
|
310 |
260 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
|
100 |
|
|
|
350 |
290 |
220 |
180 |
156 |
8-φ18 |
22 |
3 |
|
125 |
|
|
|
400 |
365 |
250 |
210 |
184 |
8-φ18 |
22 |
3 |
|
150 |
|
|
|
480 |
400 |
285 |
240 |
211 |
8-φ22 |
24 |
3 |
|
200 |
|
|
|
600 |
416 |
340 |
295 |
266 |
12-φ22 |
24 |
3 |
|
250 |
|
|
|
730 |
434 |
405 |
355 |
319 |
12-φ26 |
26 |
4 |
|
300 |
|
|
|
850 |
490 |
460 |
410 |
370 |
12-φ26 |
28 |
4 |
|
350 |
|
|
|
980 |
650 |
520 |
470 |
429 |
16-φ26 |
30 |
4 |
