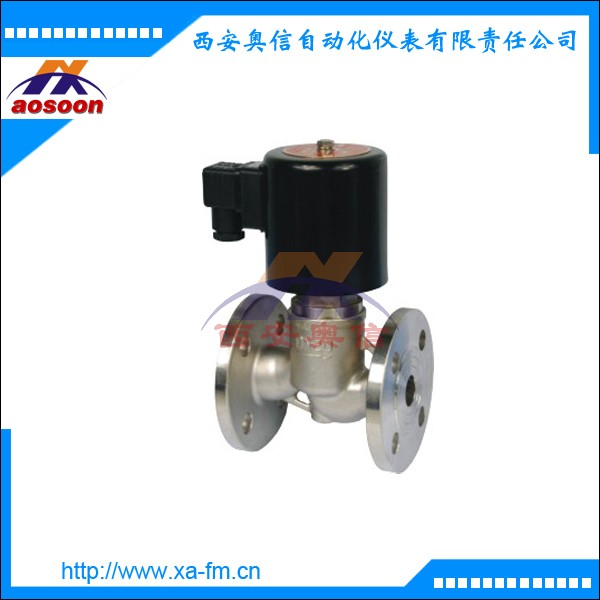

电磁阀 BZBSF防爆电磁阀 西安阀门
产品描述
BZBSF防爆电磁阀是工业过程自动化控制系统用的执行器，可广泛地应用纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理和科研部门以及浴室、食堂、空调等人们日常生活设施中。
技术参数
|
操作方法 |
常闭 |
通电打开、断电关闭 |
||||||||
|
|
常开 |
通电关闭、断电打开（型号后加“K”表示） |
||||||||
|
参数型号 |
BZBSF-1·BZBSF-2 |
|||||||||
|
介质温度 |
1型：≤60℃·2型：≤220℃ |
|||||||||
|
使用介质 |
1型 |
水、柴油、汽油、煤油、空气、真空、煤气等常温液体或气体 |
||||||||
|
|
2型 |
蒸汽、热水、热油、热空气等高温液体或气体 |
||||||||
|
通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
||||
|
连接尺寸（G） |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
||||
|
压力（Mpa） |
0~1.6 |
|||||||||
|
功率 |
AC：40W、DC：45W |
|||||||||
|
电压偏差 |
允许波动±10% |
|||||||||
|
材 料 |
阀体 |
不锈钢 |
||||||||
|
|
密封 |
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE |
||||||||
|
环境温度 |
-20~60℃ |
|||||||||
|
连接方式 |
法兰 |
|||||||||
|
使用电压 |
AC220V 50Hz |
|||||||||
|
特殊选配 |
BZBSF防爆电磁阀 |
ZBSF-X信号反馈 |
ZBSF-S手动功能 |
|||||||
|
|
防爆等级：dIIBT4、dIICT5(含氢气） |
反馈电磁阀启闭状态及介质流动情况的开关信号 |
手动开启、关闭节省旁通 |
|||||||
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|||||||||
|
备注 |
DN32~50完全打开或关闭，至少需要0.05Mpa压差 |
|||||||||
特点
本阀为 分步动作直接作用式电磁阀，在接受电控信号后能自动开启或关闭；
电磁部分、密封件全采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施；
结构简单、紧凑、融合了直动式和先导间接式产品的优点,在低压或压差为零情况下也能可靠工作；
选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损，提高寿命；
绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。
安装尺寸
|
通径DN |
L |
H |
D |
D1 |
n-d |
|
15 |
115 |
200 |
95 |
65 |
4-φ14 |
|
20 |
115 |
210 |
105 |
75 |
4-φ14 |
|
25 |
126 |
210 |
115 |
85 |
4-φ14 |
|
32 |
150 |
225 |
140 |
100 |
4-φ18 |
|
40 |
160 |
250 |
150 |
110 |
4-φ18 |
|
50 |
190 |
270 |
158 |
125 |
4-φ18 |
