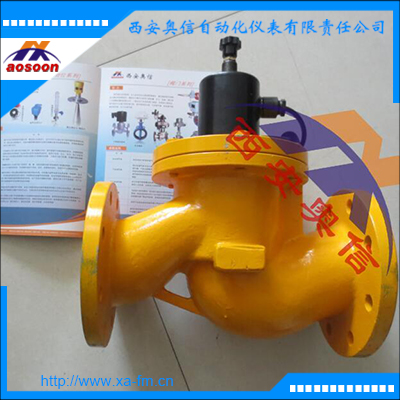

ZCM煤气电磁阀 ZCM-80 天然气电磁阀
产品描述
ZCM煤气电磁阀适用于城市煤气、液化石油气、天然气等燃气管路，作二位式通断切换进行自动控制的执行机构。它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。电磁阀具有结构简单，流量大，寿命长，安全可靠等特点。本阀系直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。
常用型号
ZCM-25 ZCM-32 ZCM-40 ZCM-50 ZCM-50 ZCM-65 ZCM-80
ZCM-100 ZCM-125 ZCM-150 ZCM-200 ZCM-250 ZCM-300 ZCM-350
技术参数
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||
|
工作介质 |
煤气、天然气等 |
||||||||||||||||||
|
介质温度(℃) |
≤60 |
||||||||||||||||||
|
公称压力(MPa) |
1.0 |
||||||||||||||||||
|
工作压差(MPa) |
0～0.02 |
0～0.04 |
|||||||||||||||||
|
电源电压 |
AC220V其它规格可作特殊订货 |
||||||||||||||||||
|
使用寿命 |
按JB/T7352-94规定 |
||||||||||||||||||
|
额定流量系数(KV) |
|||||||||||||||||||
|
泄漏量(ml/min) |
按JB/T7352-94·F规定 |
||||||||||||||||||
|
功耗(VA) |
70 |
90 |
150 |
870 |
1100 |
3000 |
|||||||||||||
|
防爆标志 |
dIIBT4 |
||||||||||||||||||
|
防爆证编号 |
CE991010 |
||||||||||||||||||
|
出线口接头 |
内螺纹M20×1.5 |
||||||||||||||||||
|
环境温度 |
-40～+60℃ |
||||||||||||||||||
安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，需定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，好安装旁路装置。
4、在管路系统中，安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下，建议把阀前管道用支架固定，以免电磁阀工作时引起振动。
9、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表，以便观察管道压力。

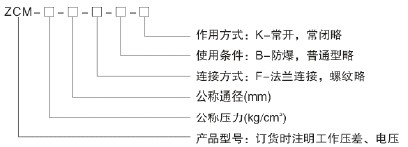

技术选型
