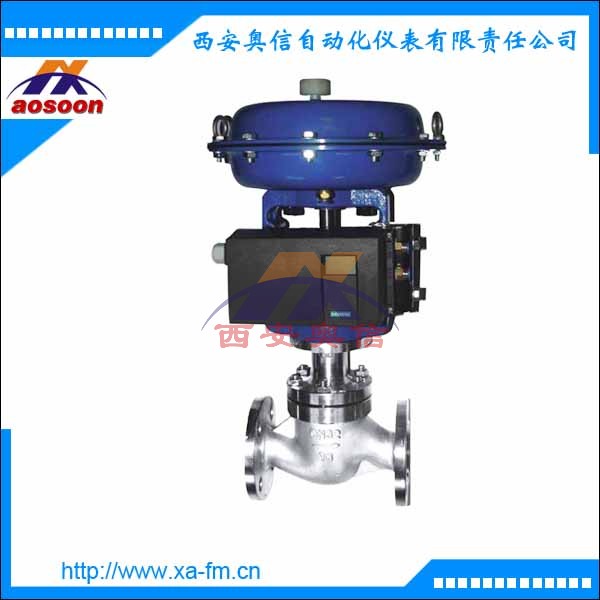

ZJHP-16C气动调节阀 ZJHP气动单作阀 气动阀门
产品描述
ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
ZJHP-16气动薄膜阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、***的流量特性、宽大的可调范围等特点。它必将以***的优点在广泛应用中取得高质量的控制效果。气动调节阀产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
技术参数
|
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||||
|
流量特性 |
直线、等百分比、快开型 |
|||||||||||||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|||||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|||||||||||||||||
|
阀体材质 |
PN |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
|||||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||
|
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
|||||||||||||||||
|
可调比R |
50:1 |
|||||||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±5.0 |
±1.0 |
||
|
回差% |
≤3.0 |
≤1.0 |
||
|
死 区% |
≤3.0 |
≤0.4 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
终点 |
±5.0 |
±1.0 |
||
|
气关 |
始点 |
±5.0 |
±1.0 |
|
|
终点 |
±2.5 |
±1.0 |
||
|
额定行程偏差% |
≤2.5 |
|||
|
泄 露 量l/h |
0.01%×阀额定容量 |
|||
|
可调范围R |
30:01 |
|||
