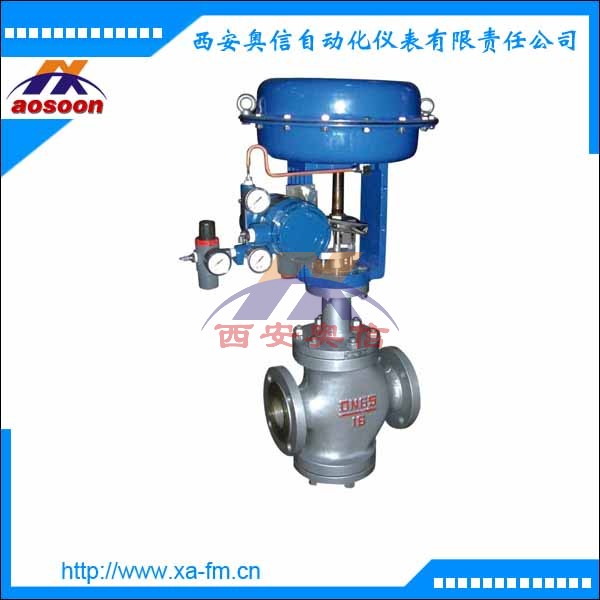

ZMAN气动调节阀 ZMAN-16气动双座调节阀 气动阀门
产品描述
ZMA/BN 气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHAB多弹簧执行机构代替老式ZMAB执行机构，具有高度 低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力， 其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数 比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
技术参数
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配用执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||
执行机构
|
型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行 程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围 KPa |
20～100(标准)、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4' |
||||
|
环境温度 |
-30～+70℃ |
||||
型号说明
|
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
|
代号 |
无 |
D |
G |
W |
B |
Q |
F |
