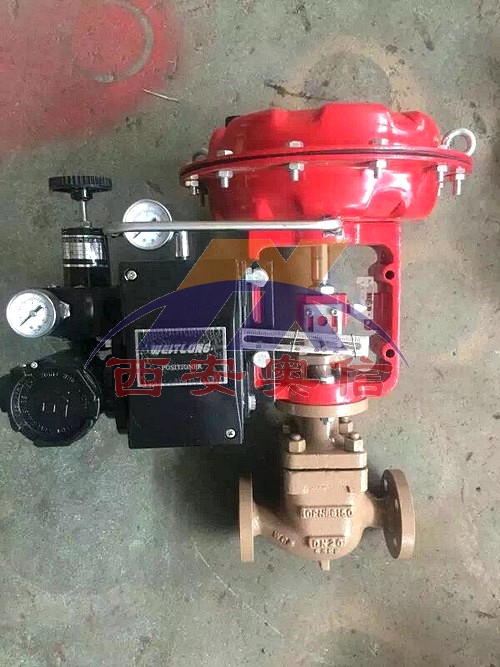

气动薄膜调节阀 ZMAP-16（DN80）气动薄膜阀
产品描述
ZMA(B)P-16型气动薄膜单座调节阀是自动控制系统中***常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
技术参数
|
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||||||
|
公称压力MPa |
1.6 4.0 6.4 |
|||||||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
||||||||||||
|
流量特性 |
直线、等百分比、快开型 |
|||||||||||||||||||
|
介质温度℃ |
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) |
|||||||||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 |
|||||||||||||||||||
|
法兰形式 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|||||||||||||||||||
|
阀体材质 |
PN |
1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||||||||||
|
|
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
|||||||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||
|
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
|||||||||||||||||||
|
可配附件 |
定位器 手轮 电/气转换器 空气过滤减压器 |
|||||||||||||||||||
|
可调比R |
30:1 |
|||||||||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||||||||
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
执行机构
|
型式 |
|||||
|
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4" |
||||
|
环境温度 |
-30～+70℃ |
||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
产品性能
|
项目 |
不带定位器 |
带定位器 |
||
|
基本误差% |
±5.0 |
±2.5 |
||
|
回差% |
≤3.0 |
≤1.0 |
||
|
死 区% |
≤3.0 |
≤0.4 |
||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
终点 |
±5.0 |
±1.0 |
||
|
气关 |
始点 |
±5.0 |
±1.0 |
|
|
终点 |
±2.5 |
±1.0 |
||
|
额定行程偏差% |
≤2.5 |
|||
|
泄 露 量l/h |
0.01%×阀额定容量 |
|||
|
可调范围R |
30:01 |
|||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
1.2 |
2 |
3.2 |
5 |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|||||||||
|
允许压差(MPa) |
5.2 |
3.6 |
2.4 |
1.3 |
0.78 |
0.54 |
0.49 |
0.29 |
0.29 |
0.2 |
0.12 |
0.12 |
0.078 |
0.05 |
|

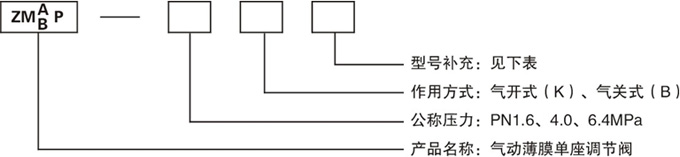

类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
||||||||
|
代号 |
无 |
D |
G |
W |
B |
Q |
F |
