气动切断阀 ZSQP-16 紧急切断阀 气动阀
产品描述
ZSQP-16、ZSQM-16、ZSQQ-16气动活塞式切断阀，由气动活塞执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。
ZSQP气动快速切断阀由活塞式气动执行机构与切断阀组成。气动切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
技术参数
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 阀座直径(mm) | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 140 | 166 | 216 |
| 公称压力MPa | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | ||||||||||
| 额定流量系数Kv | 5.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 行程(mm) | 16 | 25 | 40 | 60 | |||||||
| 切断时间S | 1~2 | 2~4 | |||||||||
| 额定行程偏差 | +10% | ||||||||||
| 阀盖形式 | 常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃ | ||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 | ||||||||||
| 阀芯形式 | 单座型阀芯\双导向型阀芯 | ||||||||||
| 流量特性 | 快开特性 | ||||||||||
阀内组件
| 阀芯型式 | 单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通） | ||||
| 流量特性 | 快开 | ||||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||
执行机构
| 型号 | 活塞式执行机构 | ||||
| 供气压力 | 3～5bar | ||||
| 环境温度 | -30～+70℃ | ||||
阀作用型式：
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
附件：
电磁阀、空气过滤减压器、保位阀、行程开关等
允许压差
|
公称通径DN（mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系数Kv |
单座、三通 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
套筒 |
|
|
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
|
额定行程L(mm) |
— — 8 |
12 |
20 |
25 |
40 |
||||||||
|
泄露量l/h |
硬密封 |
单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量 |
|||||||||||
|
软密封 |
VI级 |
||||||||||||
|
允许压差(Mpa) |
单座、三通 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.6 |
0.69 |
0.39 |
|
套筒 |
6.4 |
||||||||||||
注：对于波纹管密封调节阀，***大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
|
A |
210 |
270 |
320 |
||||||||||
|
H1 |
115 |
115 |
125 |
130 |
145 |
158 |
170 |
230 |
240 |
260 |
315 |
360 |
|
|
H |
440 |
440 |
440 |
455 |
480 |
490 |
550 |
580 |
605 |
735 |
770 |
830 |
|
注：表中重量数据为PN16阀的重量。

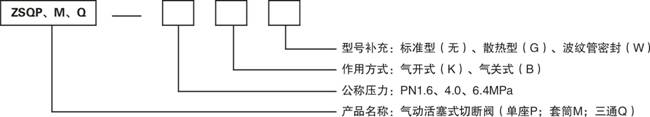

型号说明
