气动薄膜阀 ZMAP-16 气动调节阀 气动阀
产品描述
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中***常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
技术参数
| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||
| 公称压力MPa | 1.6 4.0 6.4 | ||||||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||
| 流量特性 | 直线、等百分比、快开型 | ||||||||||||||||||
| 介质温度℃ | -15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) | ||||||||||||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 | ||||||||||||||||||
| 法兰形式 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||||||
| 阀体材质 | PN (MPa) |
1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||||||
| 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||||
| 阀体型式 | 直通单座铸造球型阀 | ||||||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||||
| 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | ||||||||||||||||||
| 可配附件 | 定位器 手轮 电/气转换器 空气过滤减压器 | ||||||||||||||||||
| 可调比R | 30:1 | ||||||||||||||||||
| 气源接头 | M16×1.5 | ||||||||||||||||||
阀内组件
| 阀芯型式 | 单座柱塞型阀芯 | ||||
| 流量特性 | 等百分比特性和线性特性 | ||||
| 材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||
执行机构
| 型式 | ZHA/B多弹簧簿膜执行机构 | ||||
| 型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围Kpa | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项目 |
不带定位器 |
带定位器 |
|||||||||||||
|
基本误差% |
±5.0 |
±2.5 |
|||||||||||||
|
回差% |
≤3.0 |
≤1.0 |
|||||||||||||
|
死 区% |
≤3.0 |
≤0.4 |
|||||||||||||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|||||||||||
|
终点 |
±5.0 |
±1.0 |
|||||||||||||
|
气关 |
始点 |
±5.0 |
±1.0 |
||||||||||||
|
终点 |
±2.5 |
±1.0 |
|||||||||||||
|
额定行程偏差% |
≤2.5 |
||||||||||||||
|
泄 露 量l/h |
0.01%×阀额定容量 |
||||||||||||||
|
可调范围R |
30:01 |
||||||||||||||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
1.2 |
2 |
3.2 |
5 |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||
|
配用执行机构型号 |
|
|
|
|
|||||||||||
|
允许压差(MPa) |
5.2 |
3.6 |
2.4 |
1.3 |
0.78 |
0.54 |
0.49 |
0.29 |
0.29 |
0.2 |
0.12 |
0.12 |
0.078 |
0.05 |
|
注：1、允许压差确定依据:）标准弹簧20-100KPa；2）阀关闭P2=0； 3）流向为底进高出；
2、对于波纹管密封调节阀，***大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。

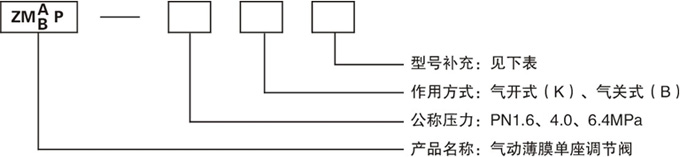

型号说明
|
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
||||||||
|
代号 |
无 |
D |
G |
W |
B |
Q |
F |
