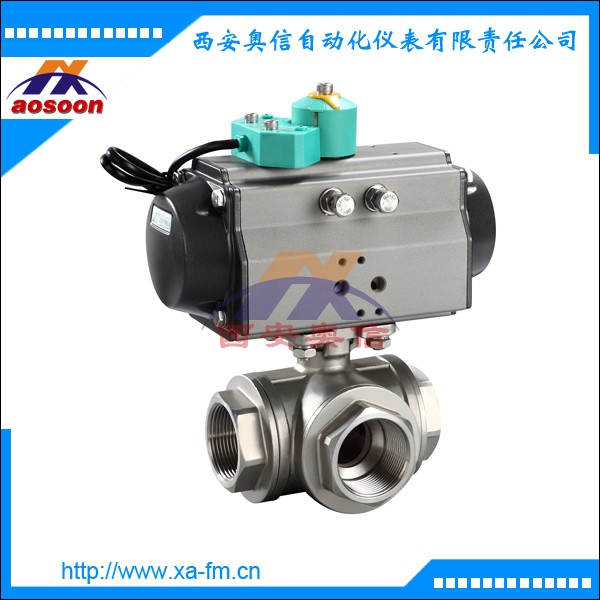

气动球阀 Q614-16 气动三通球阀 球阀
产品描述
Q614-16 气动三通内螺纹球阀是综合国内外***技术而开发的新型三通切换型调节/切断阀门。标准球芯有L型三通双通道，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型气动三通内螺纹球阀可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
特点
流体阻力小，全通径的球阀基本没有流阻。
结构简单、体积小、重量轻。
紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
技术参数
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
|
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
||||||||||||
|
球芯转角 |
0~90° |
||||||||||||
|
球芯型式 |
L型或T型 |
||||||||||||
|
流量特性 |
快开式或比例调节式 |
||||||||||||
|
连接形式 |
法兰式、管螺纹式（G"） |
||||||||||||
|
调节型 |
信号范围 |
、4～20mA 、1-5VDC |
|||||||||||
|
开关型 |
电信号 |
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 |
|||||||||||
|
气动执行机构 |
型号 |
DA、GT系列；AW系列 |
|||||||||||
|
气源压力 |
0.3～0.7MPa（净化压缩空气） |
||||||||||||
|
配用附件 |
电-气阀门定位器、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构 |
||||||||||||
|
调节型 |
输入信号 |
电信号：DC 0～10mA、4～10mA；气信号：0.14～0.55MPa |
|||||||||||
|
二位切换型 |
回信电压 |
AC220V |
|||||||||||
材料
|
公称通径mm |
DN15-DN300 |
|||
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃ |
|||
