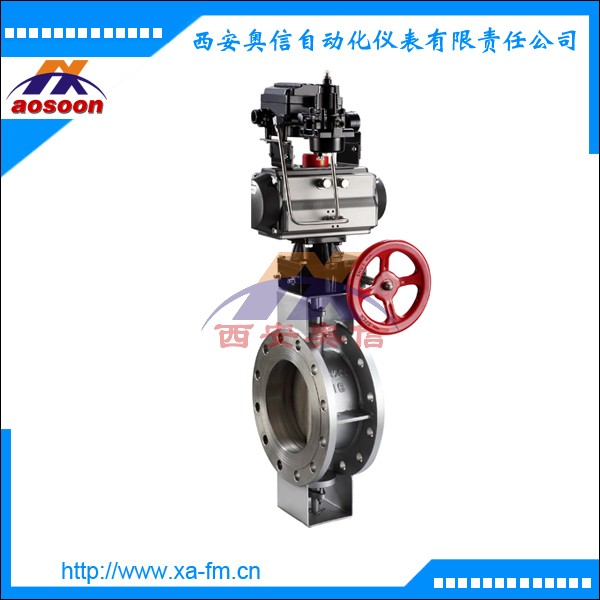

D6S71 通风蝶阀 气动通风蝶阀 D6S71-16
用途
D6S71-16气动通风蝶阀 采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、***等管道作通风调节介质流量之用。
技术参数
|
公称通径
|
DN
|
50～400
|
||
|
公称压力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5%泄漏量
|
|||
|
适用介质
|
煤气、含尘气体、烟道气等
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
|||
主要特点
1、设计新颖、合理、结构***，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
外形尺寸
|
公称通径DN
|
结构长度
(标准值) |
外型尺寸(参考值)
|
连接尺寸(标准值)
|
参考
重量 |
|||||||||||
|
0.05MPa和0.25MPa
|
0.6MPa
|
||||||||||||||
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
|
50
|
2
|
108
|
70
|
286
|
125
|
193
|
140
|
110
|
88
|
4-14
|
140
|
110
|
88
|
4-14
|
14
|
|
65
|
21/2
|
112
|
80
|
306
|
125
|
193
|
160
|
130
|
108
|
4-14
|
160
|
130
|
108
|
4-14
|
15
|
|
80
|
3
|
114
|
95
|
334
|
125
|
193
|
190
|
150
|
124
|
4-18
|
190
|
150
|
124
|
4-18
|
17
|
|
100
|
4
|
127
|
105
|
354
|
125
|
193
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
20
|
|
125
|
5
|
140
|
120
|
384
|
125
|
193
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
25
|
|
150
|
6
|
140
|
132
|
409
|
125
|
193
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
29
|
|
200
|
8
|
152
|
160
|
593
|
165
|
183
|
320
|
280
|
254
|
8-18
|
320
|
280
|
254
|
8-18
|
47
|
|
250
|
10
|
165
|
187
|
650
|
165
|
283
|
375
|
335
|
309
|
12-18
|
375
|
335
|
309
|
12-18
|
67
|
|
300
|
12
|
178
|
220
|
715
|
165
|
283
|
440
|
395
|
363
|
12-22
|
440
|
395
|
363
|
12-22
|
78
|
|
350
|
14
|
190
|
245
|
814
|
175
|
334
|
490
|
445
|
413
|
12-22
|
490
|
445
|
413
|
12-22
|
96
|
|
400
|
16
|
216
|
270
|
863
|
175
|
334
|
540
|
495
|
463
|
16-22
|
540
|
495
|
463
|
16-22
|
130
|
