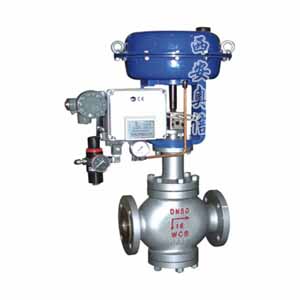

ZMAP-16 ZMBP-16气动薄膜单座调节阀 ZMAP-16 ZMBP-16
技术参数
阀体
| 型式 | 直通单座铸造球型阀 | ||||
| 公称通径 | 20、25、32、40、50、65、80、100、125、150、200mm | ||||
| 公称压力 | PN1.6、4.0、6.4MPa | ||||
| 法兰标准 | JB/T79.1-94、79.2-94等 | ||||
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | ||||
| 上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ | ||||
| 压盖型式 | 螺栓压紧式 | ||||
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||
| 结构形式 | (详见图1~图5) | ||||
阀内组件
| 阀芯型式 | 单座柱塞型阀芯 | ||||
| 流量特性 | 等百分比特性和线性特性 | ||||
| 材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||
执行机构
| 型式 | ZHA/B多弹簧簿膜执行机构 | ||||
| 型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围Kpa | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ |
||||
产品描述
ZMA/BP气动薄膜单座调节阀，由气动薄膜多弹簧执行 机构和单座阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构， 具有高度低、重量轻、安装维修简便等优点。
适用于对泄露量要求严格、阀前后压差低及有一定粘度 和含少量纤维介质的场合。
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项目 |
不带定位器 |
带定位器 |
|||||||||||||
|
基本误差% |
±5.0 |
±2.5 |
|||||||||||||
|
回差% |
≤3.0 |
≤1.0 |
|||||||||||||
|
死 区% |
≤3.0 |
≤0.4 |
|||||||||||||
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|||||||||||
|
终点 |
±5.0 |
±1.0 |
|||||||||||||
|
气关 |
始点 |
±5.0 |
±1.0 |
||||||||||||
|
终点 |
±2.5 |
±1.0 |
|||||||||||||
|
额定行程偏差% |
≤2.5 |
||||||||||||||
|
泄 露 量l/h |
0.01%×阀额定容量 |
||||||||||||||
|
可调范围R |
30:01 |
||||||||||||||
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
1.2 |
2 |
3.2 |
5 |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||
|
配用执行机构型号 |
|
|
|
|
|||||||||||
|
允许压差(MPa) |
5.2 |
3.6 |
2.4 |
1.3 |
0.78 |
0.54 |
0.49 |
0.29 |
0.29 |
0.2 |
0.12 |
0.12 |
0.078 |
0.05 |
|
注：1、允许压差确定依据:）标准弹簧20-100KPa；2）阀关闭P2=0； 3）流向为底进高出；
2、对于波纹管密封调节阀，***大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。

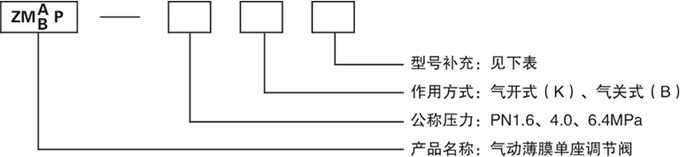

型号说明
|
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
||||||||
|
代号 |
无 |
D |
G |
W |
B |
Q |
F |
