ZMAQ气动调节阀 ZMAQ DN125气动薄膜三通调节阀

产品描述

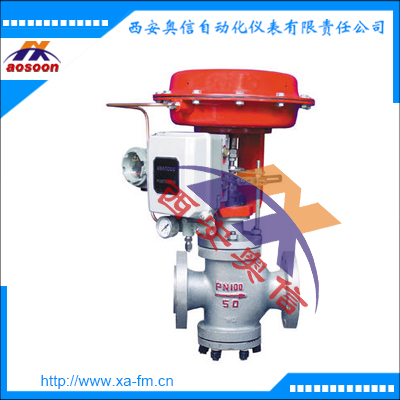

    ZMAB/Q气动三通合流调节阀、ZMABX气动三通分流调节阀， 由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHAB多弹簧执行机构代替老式ZMA/B执行机构，具 有高度低、重量轻、安装维修简便等优点。三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。 应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流 体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀 使用，占据空间体积小，节省安装管道及费用。
技术参数

公称通径DN（mm）		25		32		40		50		65		80		100		125		150		200	250	300
额定流量系数KV	合流	8.5		13		21		34		53		85		135		210		340		535	800	1280
	分流	-		-		-		-		-		85		135		210		340		535	800	1280
额定行程L（mm）		16				25				40						60					100
公称压力PN（MPa）		1.6、4.0、6.4
固有流量 特性		直线、抛物线
固有可调比R		30：1
工作温度t（℃）		普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250 散热型：铸钢：-40～450、铸不锈钢：-60～450
两种介质温度差t（℃）		铸铁≤150、铸钢和铸不锈钢≤200
信号范围Pr（KPa）		20～100、40～200、80～240、段幅：20～60、60～100
气源压力Ps（MPa）		0.14～0.4
允许 泄漏量1/h		10-4×阀额定容量
允许压差△P（MPa）		0.86	0.75		0.48		0.31		0.27		0.18		0.11		0.12		0.09		0.05		0.04		0.02
