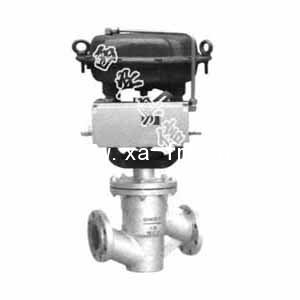

ZJHPF-16W气动薄膜衬氟单座调节阀 ZJHPF-16W气动薄膜衬氟单座调节阀
■概述
ZJHPF-16W气动薄膜衬氟单座调节阀，与流体接触的阀体内壁和阀内组 件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又采 用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发 等气体、液体的控制。
■特点
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。ZJHPF-16W气动薄膜衬氟单座调节阀
技术参数和性能
■阀体
|
型式
|
直通单座球型阀 |
|
公称通径
|
G3/4"、20、25、32、40、50、65、80、100、150mm |
|
公称压力
|
PN1.6MPa |
|
法兰标准
|
RF |
|
材料
|
ZG230-450 衬F46 |
|
上阀盖
|
-40~+180℃ |
|
压盖型式
|
螺栓压紧式 |
|
填料
|
V型聚四氟乙烯填料 |
■阀内组件ZJHPF-16W气动薄膜衬氟单座调节阀
|
阀芯型式
|
单座柱塞型阀芯 |
|
流量特性
|
直线特性和等百分比特性 |
|
阀芯材料
|
2Cr13 衬F46 |
|
阀座材料
|
2Cr13 衬F46 |
|
波纹管材料
|
聚四氟乙烯 |
■执行机构
|
型 式
|
ZHA/B多弹簧薄膜执行机构 |
|
膜 片 材 料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹 簧 范 围
|
20~100、80~240KPa |
|
供气压力
|
140~400KPa |
|
气源接口
|
内螺纹M16X1.25 |
|
环境温度
|
-30~+70℃ |
■阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
■附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
■执行机构配置
|
公称通径
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
执行机构
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
■性能
|
泄漏量
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
基本误差
|
带定位器
|
小于全行程的±1%
|
|
可调范围
|
30:1
|
■Kv值和行程ZJHPF-16W气动薄膜衬氟单座调节阀
|
公称通径
|
G3/4"
|
20
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
阀座直径
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
额定Cv值
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.08
|
1.2
|
2.0
|
3.2
|
5
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
Kv值
|
10
|
16
|
25
|
40
|
60
|

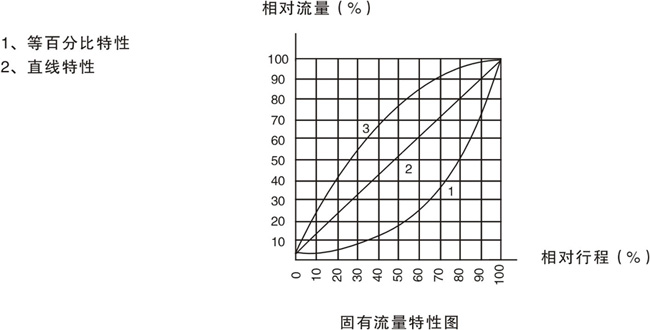

■流量特性
|
