概述

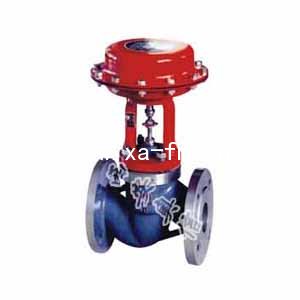

 ZMQP-16 ZMQM-16 ZMQQ-16气动薄膜式切断阀

技术参数和性通

■阀体

型式

直通铸造球型阀、三通铸造球型阀

公称通径

15、20、25、32、40、50、65、80、100、125、150、200mm

公称压力

PN1.6、4.0、6.4MPa

法兰标准

JB/T79.1-94、79.2-94等

材料

铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上阀盖

标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃

压盖型式

螺栓压紧式

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

■阀内组件

阀芯型式

单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通）

流量特性

快开

材 料

不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

■执行机构

型式

ZHA/B多弹簧簿膜执行机构

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

弹簧范围Kpa

20～100（标准）、20-60、60-100、40-200、80-240

供气压力

140～400KPa

气源接口

RC1/4"

环境温度

-30～+70℃

■阀作用型式

气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)

■附件

电磁阀、空气过滤减压器、保位阀、行程开关等

■额定流量系数Kv、额定行程、泄露量、允许压差

公称通径DN（mm)

15

20

25

32

40

50

65

80

100

125

150

200

流量系数Kv

单座、三通

5

8

12

17

29

43

70

110

165

275

440

600

套筒

12

17

29

43

70

110

165

275

440

600

额定行程L(mm)

— — 8

12

20

25

40

泄露量l/h

硬密封

单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量

软密封

VI级

允许压差(Mpa)

单座、三通

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.6

0.69

0.39

套筒

6.4

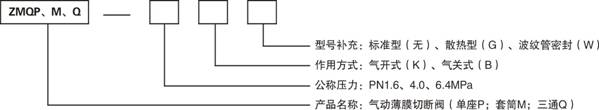

■型号说明
