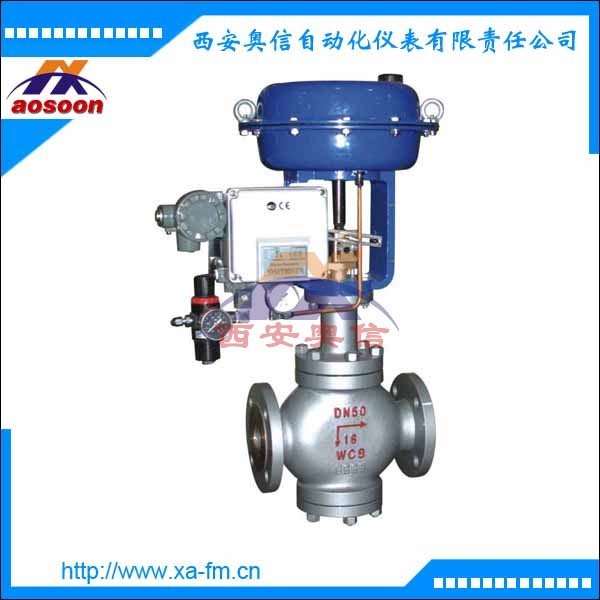

ZMAP-16气动薄膜密封调节阀 ZMAP-16 DN65电动阀
订货须知： 介质 温度 压力 口径
销售： 电动调节阀 气动调节阀 电动执行器 电动操作器 电磁阀
ZMAP-16 DN20 ZMAP-16 DN25 ZMAP-16 DN40 ZMAP-16 DN50 ZMAP-16 DN65 ZMAP-16 DN80
ZMAP-16 DN100 ZMAP-16 DN150 ZMAP-16 DN200 ZMAP-16 DN250 ZMAP-16 DN300
产品描述
ZMA(B)P型气动薄膜单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
技术参数
|
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
公称压力MPa |
1.6 4.0 6.4 |
|||||||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
||||||||
|
流量特性 |
直线、等百分比、快开型 |
|||||||||||||||
|
介质温度℃ |
-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型) |
|||||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 |
|||||||||||||||
|
法兰形式 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|||||||||||||||
|
阀体材质 |
PN |
1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||||||
|
|
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
|||||||||||||||
|
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||
|
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
|||||||||||||||
|
可配附件 |
定位器 手轮 电/气转换器 空气过滤减压器 |
|||||||||||||||
|
可调比R |
30:1 |
|||||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||||

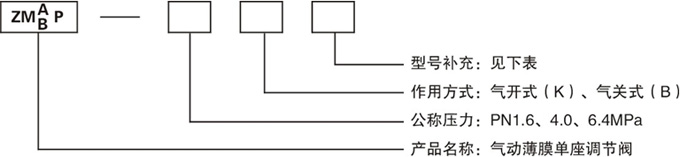

技术选型
