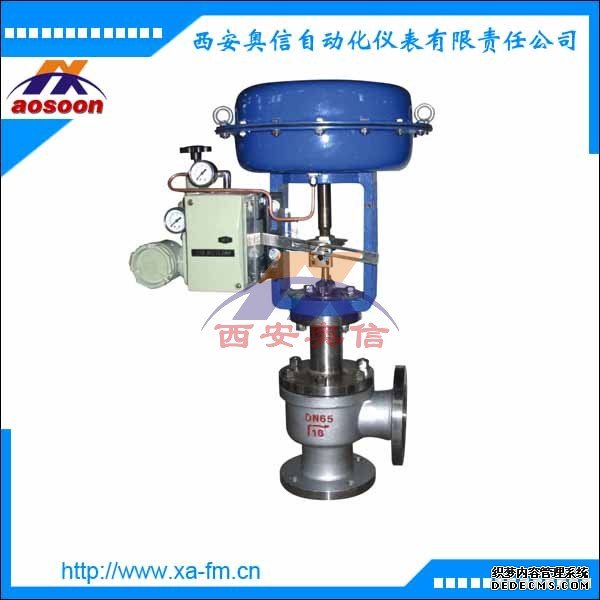

ZMAS-16气动高压角式调节阀 ZMAS气动薄膜角形调节阀
产品描述
ZMAS型气动薄膜高压角形调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。
工作原理
气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。 与上产品同一工作原理的产品还有气动薄膜套筒调节阀。
技术参数
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可调范围 |
30：1 |
|||||||||||||||
|
公称压力 |
标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa |
|||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
|||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准 |
|||||||||||||||

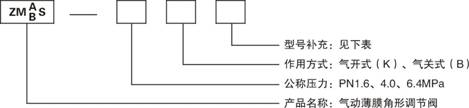

技术选型
1.产品使用介质
2.产品工作温度
3.产品连接方式
4.产品使用压力
5.产品是否带附件
|
1代号 |
|
|
2代号 |
结构形式 |
|
Z |
调节阀系列 |
|
|
气动调节阀系列 |
|
|
|
|
JHP |
气动薄膜单座调节阀 |
|
|
|
JHM |
气动薄膜套筒调节阀 |
|
|
MA/BY |
气筒薄膜小流量调节阀 |
|||
|
3代号 |
控制机构 |
|
MA/BS |
气动薄膜角形调节阀 |
|
|
气动执行器 |
|
MA/BS-220/330 |
气动薄膜角形高压调节阀 |
|
GT |
气动角行程 |
|
JHPF-16W |
气动薄膜衬氟单座调节阀 |
|
ZHA |
气动直行程-气开 |
|
MQP、M、Q |
气动薄膜切断阀 |
|
ZHB |
气动直行程-气闭 |
|
SQP、M、Q |
气动活塞切断阀 |
|
|
|
SQP |
气动快速切断阀 |
|
|
PS |
PS系列 |
|
|
电动调节阀系列 |
|
3810 |
3810系列 |
|
DLP |
电子式电动单座调节阀 |
|
|
|
|
DLM |
电子式电动套筒调节阀 |
|
ZAZ |
ZAZ系列 |
|
DLN |
电子式电动双座调节阀 |
|
DZK |
DZK系列 |
|
DLQ、X |
电子式电动三通调节阀 |
|
DTR |
DTR系列 |
|
DLJP |
精小型电子式电动单座调节阀 |
|
|
|
ZWPE |
自力式电控温度调节阀 |
|
