ZMAN气动薄膜双座调节阀 ZMAN-16气动薄膜调节阀
产品介绍
ZMAN 型双座气动薄膜调节阀：由气动薄膜执行机构和调节阀两大部分组成，它与气动调节器，减压阀及其他仪表配合使用，达到控制管道内的温度、压力、液位、流量等工艺参数。单座调节阀具有易密封，泄漏量小的优点，但平衡力较大，故工作压差不宜过高。双座调节阀具有流量系数大，不平衡力较小的特点，因而使用广泛.
安装注意事项
1、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方，以便在于维护检修，对装有定位器或手轮机构者，更应保证观察，调整和操作和方便。
3、一般都设置旁通管路，以便在自控系统发生故障或维修时切换到手动操作，不致于停止生产。
4、装有手轮机构时，也可省略旁通管路时行手动操作，还可用于限制的开度。当停止使用时，手轮机构必须恢复到原来空档位置，以利自控系统正常进行。
5、安装时，应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后，使全开，对管路，等进行清洗及试验各连接处的密封性
技术参数
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配用执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||
执行机构
|
型 号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行 程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围 KPa |
20～100(标准)、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁青橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
|
供气压力 |
140～400KPa |
||||
|
气源接口 |
RC1/4' |
||||
|
环境温度 |
-30～+70℃ |
||||

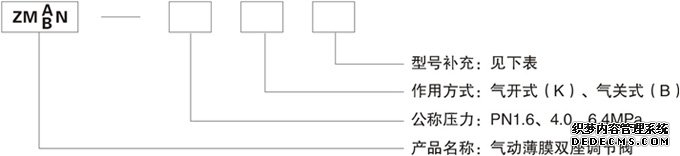

常用型号
ZMAP-20 ZMAP-25 ZMAP-32 ZMAP-40 ZMAP-50 ZMAP-65 ZMAP-80 ZMAP-100 ZMAP-125 ZMAP-150 ZMAP-200 ZMAP-250 ZMAP-300
ZMAN-20 ZMAN-25 ZMAN-32 ZMAN-40 ZMAN-50 ZMAN-65 ZMAN-80 ZMAN-100 ZMAN-125 ZMAN-150 ZMAN-200 ZMAN-250 ZMAN-300
