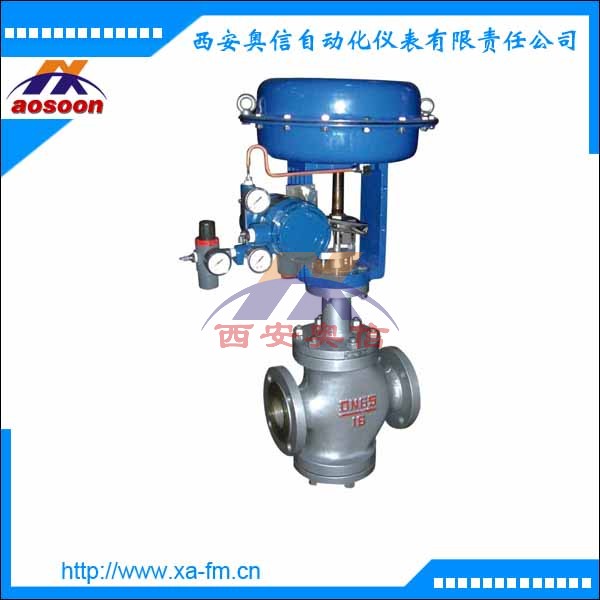

ZMAN-64气动调节阀 ZMAN-16气动薄膜双座调节阀
产品描述
ZMA/BN 气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。用新型ZHAB多弹簧执行机构代替老式ZMAB执行机构，具有高度 低、重量轻、安装维修简便等优点。双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力， 其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数 比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
技术参数
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配用执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||
允许压差
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
阀座直径dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
执行机构 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
ZHA(B)-56 |
|||||||||
|
作用 |
气源 |
弹簧 |
允 许 压 差 △P(MPa) |
|||||||||||
|
气关 |
140 |
20~100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2 |
1.7 |
|
250 |
20~100 |
6.4 |
5.3 |
4.8 |
4.6 |
3.9 |
||||||||
|
400 |
40~200 |
6.4 |
||||||||||||
|
气开 |
140 |
20~100 |
5.4 |
4.4 |
4.9 |
3.8 |
4.7 |
3.6 |
2.8 |
3.75 |
2.7 |
2.15 |
2 |
1.7 |
|
250 |
40~200 |
|
5.3 |
4.8 |
4.6 |
3.9 |
||||||||
|
400 |
80~240 |
6.4 |
||||||||||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
技术选型
|
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
|
代号 |
无 |
D |
G |
W |
B |
Q |
F |
