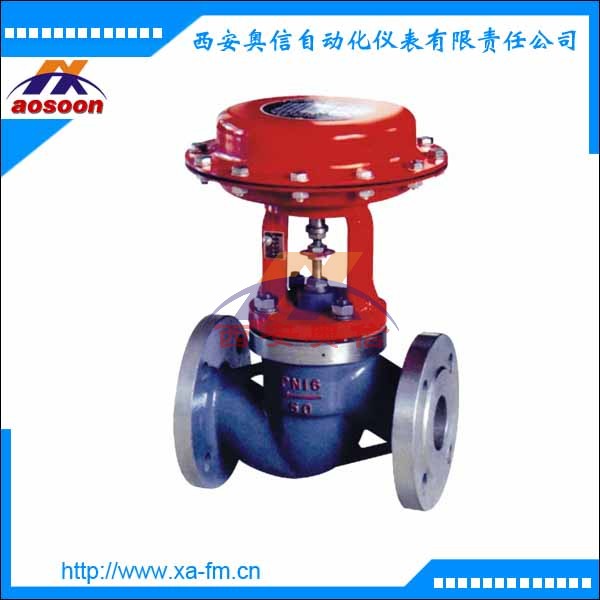

ZMQP精小型气动套筒调节阀 ZMQP-16气动薄膜切断阀
产品描述
ZMQP ZMQM-16 ZMQQ-16型气动薄膜切断阀（薄膜式）采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。ZMQP型气动薄膜切断阀（薄膜式）适合不同压力，流量参数的选择方案。切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
技术参数
|
公称通径 DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
额定流量 系数 KV |
单座、双座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
||||
|
|
套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|||||
|
公称压力 PN（MPa） |
1.0 1.6 4.0 6.4 |
||||||||||||||||
|
额定行程 （mm） |
8 |
12 |
20 |
25 |
40 |
50 |
|||||||||||
|
有效面积 （c m 2 ） |
ZMQ 型 |
100 |
200 |
400 |
600 |
1000 |
|||||||||||
|
|
ZSQ 型 |
100 |
125 |
160 |
250 |
||||||||||||
|
允许泄 漏量 |
硬密封 1/h |
- 般： 10 -4 X 阀额定容量；严密型：单、双座： 1.2X10 -7 ，套筒 5X10 -6 X 阀额定容量 |
|||||||||||||||
|
|
软密封 |
VI 级 |
|||||||||||||||
|
允许压差 （MPa） |
ZMQ P N 正作用 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
||||
|
|
ZMQ P N 反作用 |
6.4 |
6.4 |
3.88 |
2.47 |
2.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
||||
|
|
ZSQ P N |
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
||||
|
|
Z M S QM |
公称压力 |
|||||||||||||||
|
信号压力 （kPa） |
ZMQ |
0 或 250 |
|||||||||||||||
|
|
ZSQ |
0 或 400 ～ 600 |
|||||||||||||||
产品特点
气动切断阀采用新型系列GT型、AT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小；
2、气缸选用铝金材料，重量轻、外形美观；
3、可在顶部、底部安装手动操作机构；
4、齿条式连接可调节开启角度、额定流量；
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作；
6、IS05211标准连接为产品的安装更换提供了方便；
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
额定流量系数Kv、额定行程、泄露量、允许压差
|
公称通径DN（mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
流量系数Kv |
单座、三通 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
||
|
套筒 |
|
|
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|||
|
额定行程L(mm) |
— — 8 |
12 |
20 |
25 |
40 |
||||||||||
|
泄露量l/h |
硬密封 |
单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量 |
|||||||||||||
|
软密封 |
VI级 |
||||||||||||||
|
允许压差(Mpa) |
单座、三通 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.6 |
0.69 |
0.39 |
||
|
套筒 |
6.4 |
||||||||||||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
电磁阀、空气过滤减压器、保位阀、行程开关等

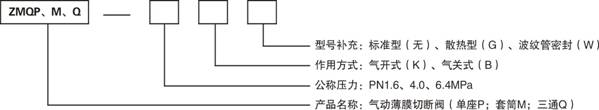

技术选型
