SZD-A液位调节仪  液位控制仪  SZD-AH

产品介绍
    SZD-A 液位调节仪主要用于各种0.5～6T/h工业锅炉水位指示、报警及位式调节（SBD-1 无位式调节），也适用其他低压(≤2.5Mpa 压力)、密封及开口容器的液位指示、报警及调节。与原仪表相比，本仪表输入部分除液位线圈（即UHGG-31A-G 型电感浮球传感器电感信号）输入外，还增加了0～10mA 或4～20mA 的标准信号输入，使之适用范围更广泛。同时增加了0～10mA、4～20mA 信号输出，供下一级记录仪使用。开关泵的位置可自行设定调整。仪表表面采用双色光柱显示以提高指示和调节精度。内部元件采用SMD 贴片、结构也作了进一步改进，使整体结构及各部分连线更简单、合理、抗震性更好，提高了仪表的可靠性、稳定性。
技术参数
1. 适用介质: 非腐蚀液体比重≥0.8
2. 工作压力: 传感器≤2.5Mpa
3. 使用温度： 传感器≤250℃ 仪表0～50℃
4. 液位显示范围： －50～+50mm 或0～100mm(可调) 危低报警：－75mm
5. 泵调节范围： －40～+40mm(可调)
6. 开泵触点范围： ～220V. 5A
7. 工作电压： ～220V±15％ 50Hz
8. 报警触点输出： ～220V 10A
9. 仪表功耗： ≤10VA
9. 仪表外形尺寸: 80×160×160mm（横式）（高×宽×深）
160×80×160mm(竖式) （高×宽×深）
10．安装方式： 盘装式
11．安装孔尺寸： 76＋1×152＋1mm(横式) (高×宽)
152＋1×76＋1mm(竖式) （高×宽）
12．传感器法兰中心距：300±2, 350±2，400±2，440±2（也可定做）
13．用于其他参数指示及位式调节.

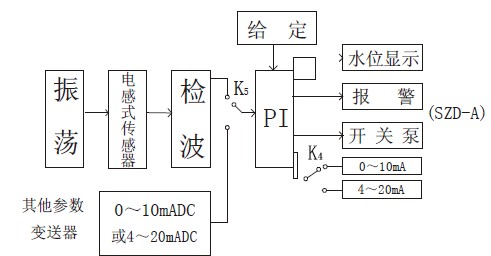

工作原理
