锅炉水位调节系统（详解）

锅炉水位调节系统

1. 电感浮球传感器：UHGG-31A-G   法兰中心距：300/350/400/440

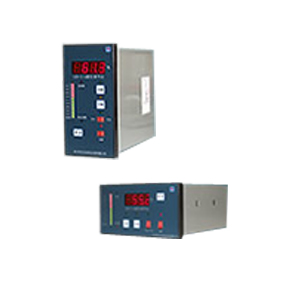

2. 液位调节仪：SZD-S-2/4  SZD-S/S-3

3. 电动调节阀：ZKZ、DKZ、DKJ系列

4. 蒸汽流量计：双冲量液位调节仪需增加一路输入信号接点

电感浮球传感器将检测的液位变化物位信号转化为稳定的电信号，液位调节仪将液位电信号与水位给定信号、阀门反馈信号进行比较，输出电信号（开、停、关）到调节阀中的执行器，以控制阀门开度。
