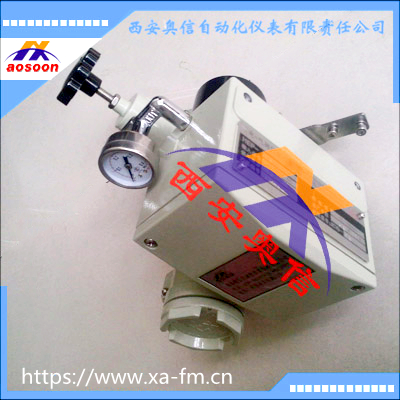

HEP-15阀门定位器 电气阀门定位器HEP-15RC
特点
1、继动器容量大，耗气量小，稳定性好，灵敏度高；
2、电磁组件精度高；
3、调整和维修可在工作状态下直接进行；
4、磁体采用高储能积的稀土材料制造，电流通过弹性元件输入，不用引线。
产品描述
AX(HEP) 电气阀门定位器(包括：HEP-15隔爆型、HEP-16本安型、HEP-17防水型)与调节阀配套使用，把调节器输出的电信号换成驱动调节阀的气信号，同时根据调节阀的开度进行位置反馈，使调节阀能够正确定位，它分单双作用两种形式。由于本定位器具有防爆结构，故能使用于爆炸危险场所。
技术参数
输入信号：标准4～20mADC,
分程4～12mADC，12～20mADC
10～50mADC（HEP---15、17；HEP---25、27）
输入阻抗： 250Ω（4～20mADC）100Ω（10～50mADC）
供气压力：0.14-0.16MPa 0.17-0.5MPa。
额定行程： 直行程12～100mm，转角0～90
导线接头： M22×1.5内螺纹
气源接头： Rc1/4
环境温度： 防爆型-20～+60℃
普通型：-40～+80℃
相对湿度： ≤90%
线性： ±1% 耗气量
回差： 1% 流量
死区： 0.4% 重量
型号规格
| 项目 | 直行程 | 角行程 | ||||||||||
| 单作用 | 双作用 | 单作用 | 双作用 | |||||||||
| 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | 隔爆 | 本安 | 普通 | |
| HEP | -15 | -16 | -17 | -25 | -26 | -27 | -15RC | -16 RC | -17 RC | -25 RC | -26 RC | -27 RC |
| 防爆标志 | EXdIIBT6 | EXiaIIBT6 | EXdIIBT6 | EXiaIIBT6 | EXdIIBT6 | EXiaIIBT6 | EXdIIBT6 | EXiaIIBT6 | ||||
| 防护等级 | IP65 | |||||||||||
| 使用场所 | 防爆型适用于(爆炸性气体环境用） | |||||||||||
| 规定的相应爆炸混合物的场所 | ||||||||||||
| 普通型适用于非危险场所 | ||||||||||||
