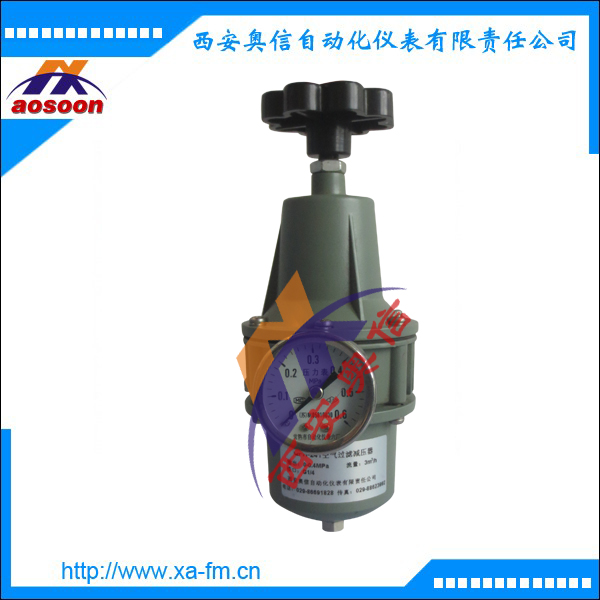

空气过滤减压阀QFH-261 QFH空气过滤减压阀

产品描述
   QFH-261 型系列空气过滤减压器是气动仪表的辅助装置之一。将来自空气压缩机 0.3-1MPa 的空气压力，经过滤净化后，可调节在 0 -0.16 ， 0-0.25 ， 0-0.4 ， 0-0.6MPa 范围任一输出压力值，保持稳定。作为各类气动仪表和气动自动装置的气源压力提供给单元以及其他气动设备的附属装置。
特点
可忽略供气压力和流量的波动，保持稳定的输出压力。
重量轻，结构精小，易于安装和维护。
可过滤5微米的微小颗粒。
如果输出压力比设定压力高，那么排出空气来维持稳定的输出压力。
工作原理
空气过滤减压器按力平衡原理设计而成，由手轮、给定弹簧、 罩、膜片组件、躯壳、球阀、过滤元件和外壳等组成。当气源输入空气过滤减压器，首先经过滤气室，对气源进行净化。调正压力是通过调节手轮推动压缩弹簧产生推力，而后打开球阀，直至输出压力达到给定值。稳压是因输出压力通过反馈孔进入反馈气室产生一个向上的推力，与给定弹簧的压力比较，当达到平衡状态时，输出压力即可稳定。

技术参数
