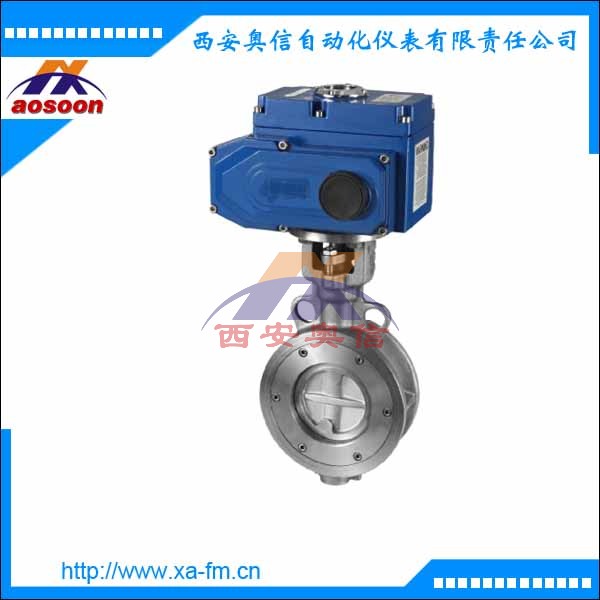

电动三偏心蝶阀 不锈钢电动蝶阀 电动偏心蝶阀
产品介绍
电动三偏心调节蝶阀采用精密的J形弹性密封圈和三偏心多层次金属 硬密封结构，被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
技术参数
|
公称通径 |
DN(mm) |
50～300 |
||
|
公称压力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
|
试验压力(MPa) |
强度试验 |
2.4 |
3.75 |
6.0 |
|
|
密封试验（水） |
1.76 |
2.75 |
4.4 |
|
|
密封试验（气） |
0.6 |
||
|
泄漏量 |
A级（零泄漏） D级（1×DNmm3/s） |
|||
|
适用介质 |
水，污水，蒸汽，空气，各种油类，酸类，碱类，盐类等。 |
|||
|
适用温度 |
-29℃—425℃（碳钢），-40℃—550℃（不锈钢、铬钼钢） |
|||
|
驱动方式 |
气动、电动 |
|||
零件材料
阀体：WCB、合金钢、不锈钢、QT450-10
蝶板：WCB、合金钢、不锈钢、QT450-10
阀轴：2Cr13不锈钢、合金钢
密封圈：不锈钢圈
填料：柔性石墨
产品特点
1、本阀采用三偏心密封结构，阀座与蝶板磨损小。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
