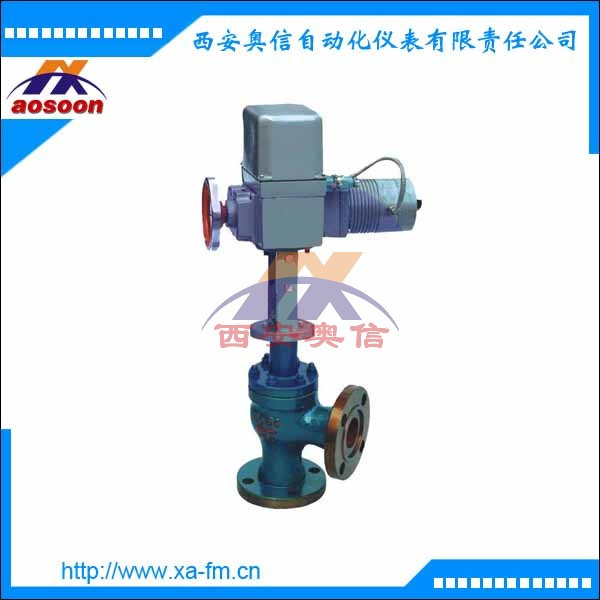

电动角式调节阀 ZAZS-16（DN32）电动调节阀门
产品介绍
电动角形调节阀:电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度起来越高，正被越来越多的应用在各种工业领域中。与传统的气动调节阀相比具有明显的优点：节能，***，安装快捷方便。
技术参数
|
有效推力（N） |
400 |
1000 |
4000 |
6400 |
6400 |
||||||
|
工作行程mm |
10 |
16 |
25 |
40 |
60 |
||||||
|
输入信号范围 |
Ⅱ型：0 10mA DC Ⅲ型:4～20mA DC |
||||||||||
|
允许压差（MPa） |
1.0～3.8 |
1.6 |
1.0 |
2.5 |
1.6 |
1.5 |
1.0 |
0.65 |
0.41 |
0.3 |
|
|
流量特性 |
直线，等百分比 |
||||||||||
|
上阀盖型式 |
普通型（常温型） 热片型（中温型） |
||||||||||
|
介质温度℃ |
-20℃～+250（常温型）、-40～+450（中温型） |
||||||||||
|
可调比 |
R＝30：1 |
||||||||||
|
法兰标准 |
JB79-59 |
||||||||||
|
输入阻抗 |
Ⅱ型：200 Ⅲ型：250 |
||||||||||
工作原理
电动角形调节阀以单相交流220V电源为动力，接受0～10mA直流信号，自动地控制阀门的开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。是生产过程自动调节系统中的一个重要环节，广泛地应用于电力、冶金、石油、化工、轻工食品等工业部门的自动控制系统中。
角形阀是直角式单导向结构，其流路简单阻力小，泄漏量小，适用于高粘度，含有悬浮和颗粒状介质流体的调节，可以避免结焦，粘结，堵塞等也便于清洗和自净。
结构原理
由直行程电动执行机构和角形阀两部分组成。
由电动执行机构和调节阀连接组合后的经过机械连接装配、调试初装构成电动调节阀。
电动角形阀输入由变送器送来的直流电流信号，经伺服放大器放大后驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，以达到调节系统中各种热工参数的目的，同时执行机构发出一个阀的位移信号供伺服放大器比较，使调节阀始终保持在一个与输入信号相对应的位置上，完成伺服调节任务。
