蒸汽调节阀 ZAZP-16（DN50）电动调节阀
来源：
时间：2017-12-15
蒸汽调节阀 ZAZP-16（DN50）电动调节阀
产品介绍

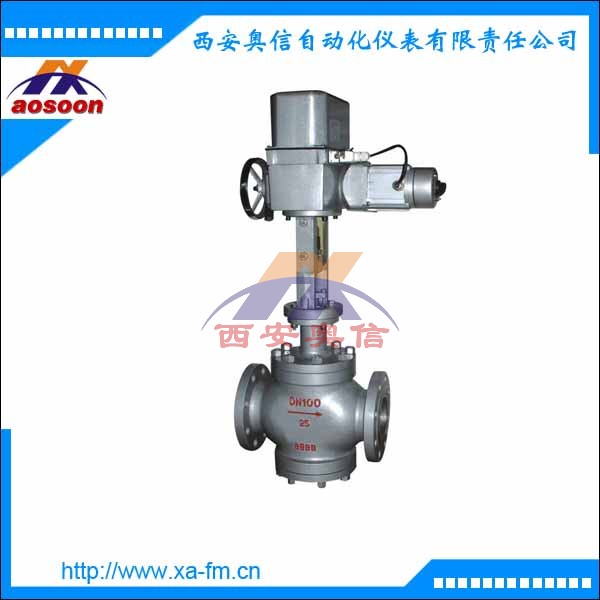

ZAZP-16电动单座调节阀，由DDZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
阀门结构
由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。
技术参数
|
公称通径 DN （ mm ） （阀座直径 DN ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||
|
额定流量系数 Kv |
直 线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
额定行程 (mm) |
16 |
25 |
40 |
60 |
|||||||||||
|
公称压力 PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||||
|
固有可调比 |
50 |
||||||||||||||
|
允 许 泄漏量 |
单 座 |
硬密封：Ⅳ级 软密封：Ⅵ级 |
|||||||||||||
|
套 筒 |
硬密封： II 级 软密封：Ⅵ级 |
||||||||||||||
|
工作温度 t ( o C) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信号范围（ mA.DC ） |
输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
||||||||||||||
|
作用方式 |
电关式 电开式 |
||||||||||||||
|
使用环境温度 |
电动调节阀： -20~70 o C 伺服放大器： 0~50 o C |
||||||||||||||
|
使用环境湿度 |
电动调节阀：≤ 95% 伺服放大器：≤ 85% |
||||||||||||||
|
电源电压 |
220V/50Hz |
||||||||||||||
主要零件
零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套
材 料：灰铸铁、铸钢、不锈钢
