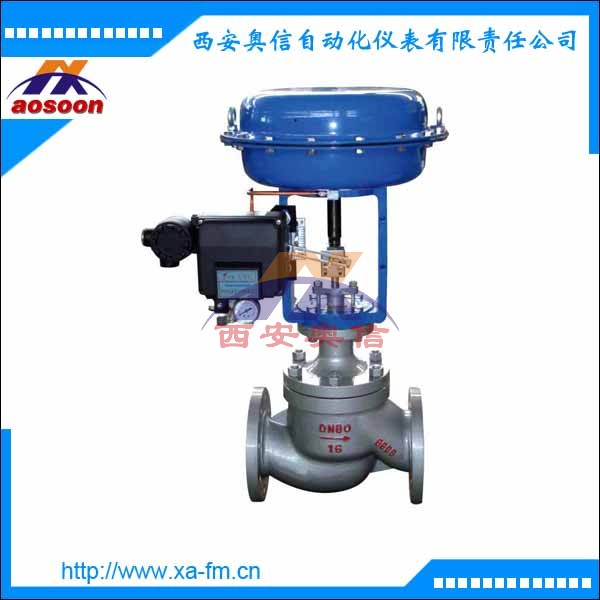

ZJHM气动调节阀 ZJHM-16（DN50）气动套筒调节阀
产品介绍
气动套筒调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀，偏心蝶阀等。
技术参数
|
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||
|
气源压力Ps(MPa) |
0.14∼0.4 |
|||||||||||||
|
信号范围Pr(KPa) |
20∼100,40∼200,80∼240 段幅:20∼60,60∼100 |
|||||||||||||
|
电信号 |
4∼20mA DC或0∼10mA DC |
|||||||||||||
|
作用模式 |
气开式(K)型,气关式(B)型 |
|||||||||||||
|
流量特性 |
直线,等百分比,快开性 |
|||||||||||||
|
允许泄漏量(L/h) |
硬密封:1×10-3×阀额定容量 |
|||||||||||||
|
固有可调比R |
50:1 |
|||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||||
分类
按用途和作用分类
a.两位阀：主要用于关闭或接通介质；
b.调节阀：主要用于调节系统。选阀时，需要确定调节阀的流量特性；
c.分流阀：用于分配或混合介质；
d.切断阀：通常指泄漏率小于十万分之一的阀。
常用分类法
按原理、作用又按结构划分，一般分为九个大类：
(1)单座调节阀；
(2)双座调节阀；
(3)套筒调节阀；
(4)角形调节阀；
(5)三通调节阀；
(6)隔膜阀；
(7)蝶阀；
(8)球阀；
(9)偏心旋转阀。前6种为直行程，后三种为角行程。
