DKJ-6100 电动执行机构 DKJ-610M
来源：
时间：2017-03-29

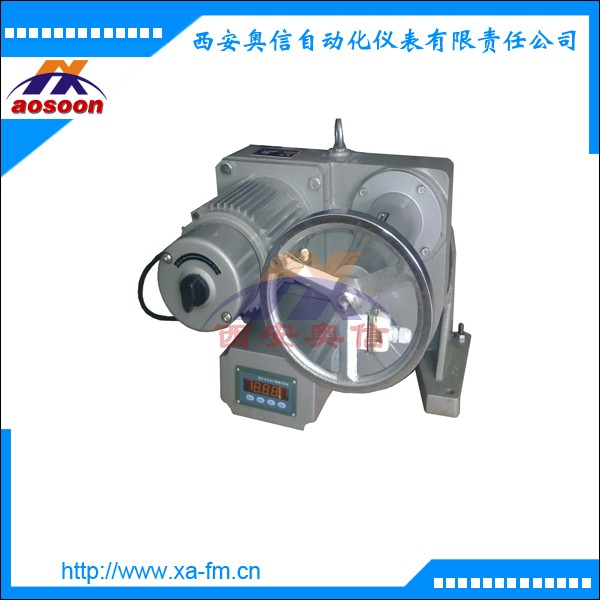

DKJ-6100 电动执行机构 DKJ-610M
产品描述
DKJ-610/6100角行程电动执行器是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的角位移，自动地操作风门、挡板、阀门等，以便完成自动调节。广泛用于化工、石油、电站、轻工等部门。电动执行机构，可与SFD DFD型电动操作器配合，实现自动调节和手动调节，进行远距离控制，或与XD型显示操作器配合，实现远方手动操作。
型号规格
|
规格型号
|
输出力矩(N.m)
|
每转时间(S)
|
消耗功率(VA)
|
重量(Kg)
|
|
|
Ⅱ型
|
Ⅲ型
|
||||
|
ZKJ/DKJ-210
|
ZKJ/DKJ-2100
|
100
|
100
|
110
|
31
|
|
ZKJ/DKJ-310
|
ZKJ/DKJ-3100
|
250
|
100
|
140
|
48
|
|
ZKJ/DKJ-410
|
ZKJ/DKJ-4100 |
600
|
100
|
270
|
86
|
|
ZKJ/DKJ-510
|
ZKJ/DKJ-5100
|
1600
|
100
|
490
|
145
|
| ZKJ/DKJ-610 |
ZKJ/DKJ-6100
|
4000
|
100
|
1400
|
255
|
|
ZKJ/DKJ-710
|
ZKJ/DKJ-7100
|
6000
|
100
|
|
|
技术参数
1、输入信号 0~10 mADC(Ⅱ) 4~20 mADC(Ⅲ)
2、输入电阻 200 (Ⅱ) 250 (Ⅲ)
3、死区 <3%
4、基本误差 <25%
5、回差 <1.5%
6、阻尼特性 <3次半周期
7、时滞 <1秒
8、电源电压 220VAC 50HZ
9、出轴有效转角： 0--90度
