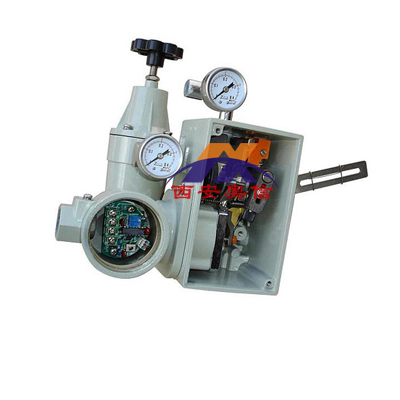

HEP-16PTM 带阀位反馈  HEP-16 阀门定位器（含减压器）

HEP-16  阀门定位器  HEP-16PTM  阀门定位器带反馈

产品描述

   HEP型电-气阀门定位器(包括：HEP15隔爆型、HEP16本安型、HEP17防水型)的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号，而且具有阀门定位功能，即克服阀杆摩控力，抵消被调价质压力变化而引起的不平衡力，从而使阀门开度对应于调节装置输出的控制信号，实现正确定位。具有防爆结构，使用于爆炸危险场所。

技术参数

• 精度：小于全行程±1%。
• 气源压力：0.14-0.16MPa 0.17-0.5MPa。
• ***大流量：140NL/min当气源压力在0.14MPa时。
• 耗气量：  5NL/min当气源压力在0.14MPa时。
• 环境温度：-25℃～+55℃。
• 环境湿度：10-90%RH。
• ***大行程速度：4mm/秒配ZH -22执行机构时。
• 输入阻抗：250 Ω4-20mADC 100Ω10-50mADC。
• 电气连接：G1/2螺纹。
• 气管连接：卡套式气管接头φ6或φ8。
• 防爆防护型式等级：隔爆型dDiibt6，本质安全型 iiaIICT6
• 外壳材料：铝合金 喷朔工艺处理
• 外形尺寸：392.5*141.5*231mm长*宽*高
• 重 量： 3.5kg

产品特点

1、引进国外***设计，具有可靠性高、体积小、重量轻等特点。

2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。

3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。

4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。

5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。

6、防爆性能：本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。
