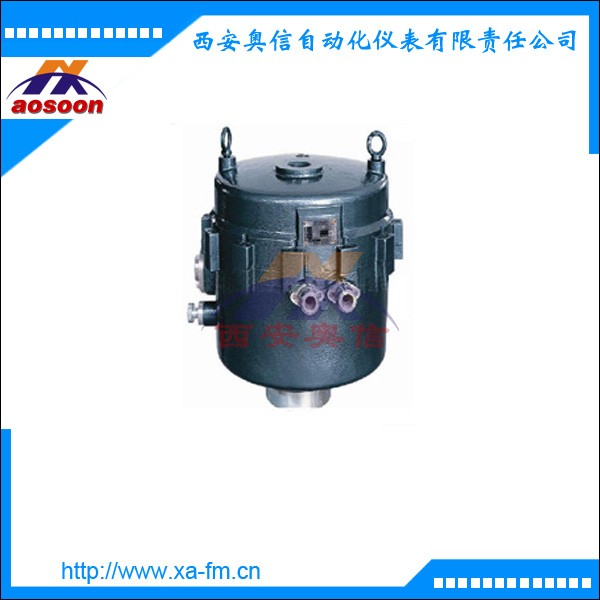

381RXC-50角行程执行器 381防爆型电动执行器 西安阀门
产品描述
381RXC-50电子式角行程防爆执行器，是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用******的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点，可与各种直行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及***等工业部门。
技术参数
|
|
参数名称 |
||
|
控制机构 |
输入信号 |
4～20mADC或1～5VDC |
|
|
|
开度信号 |
4～20mADC(负荷电阻500Ω以下) |
|
|
|
死区 |
0.8～1.0%可调到0.4% |
|
|
|
零点调整 |
25% |
|
|
|
量程调整 |
20～*** |
|
|
|
本误差、回差 |
1.0% |
|
|
|
控制限位、开关 |
开侧、闭侧 |
|
|
|
开度检测 |
精密导电塑料电位器 |
|
|
动力 |
电源 |
AC220±10% 50Hz |
|
|
|
驱动电机 |
AC可逆单相齿轮减速电机 |
|
|
|
耗电功率 |
A型 |
50 VA |
|
|
|
B型 |
150 VA |
|
|
|
C型 |
220 VA |
|
|
|
D型 |
350VA |
|
附属机构 |
过载保护单元 |
A、B型任选，C、D型*** |
|
|
|
力矩开关 |
角行程可以安装（选择件） |
|
|
|
空间加热器 |
选择件，但防爆型不装 |
|
|
|
手动机构 |
便携式手动曲柄 |
|
|
安装条件 |
环境温度 |
普通型无加热器-10℃～＋60℃ |
|
|
|
|
普通型有加热器-35℃～＋60℃ |
|
|
|
|
防爆型-10℃～＋60℃ |
|
型号规格
|
类别 |
3810R系列 |
360R系列 |
额定输出力矩N.m |
动作时间90o/S |
***大转角 |
|
普通型 |
381RSA-02 |
361RSA-02 |
20 |
8.5 |
90° |
|
|
381RSA-05 |
361RSA-05 |
50 |
17 |
|
|
|
381RSB-10 |
361RSB-10 |
100 |
18 |
|
|
|
381RSB-20 |
361RSB-20 |
200 |
36 |
|
|
|
381RSC-30 |
361RSC-30 |
300 |
24 |
|
|
|
381RSC-50 |
361RSC-50 |
500 |
42 |
|
|
|
381RSC-60 |
361RSC-60 |
600 |
48 |
|
|
|
381RSC-80 |
361RSC-80 |
800 |
30 |
|
|
|
381RSD-100 |
361RSD-100 |
1000 |
42 |
|
|
|
381RSD-150 |
361RSD-150 |
1500 |
30 |
|
|
|
381RSD-200 |
361RSD-200 |
2000 |
42 |
|
|
|
381RSD-300 |
361RSD-300 |
3000 |
76 |
|
|
隔爆型 |
381RXB-10 |
361RXB-10 |
100 |
18 |
|
|
|
381RXB-20 |
361RXB-20 |
200 |
36 |
|
|
|
381RXC-30 |
361RXC-30 |
300 |
24 |
|
|
|
381RXC-50 |
361RXC-50 |
500 |
42 |
|
|
|
381RXC-60 |
361RXC-60 |
600 |
48 |
|
|
|
381RXC-80 |
361RXC-80 |
800 |
30 |
|
|
|
381RXD-100 |
361RXD-100 |
1000 |
42 |
|
|
|
381RXD-150 |
361RXD-150 |
1500 |
38 |
|
|
|
381RXD-200 |
361RXD-200 |
2000 |
46 |
|
|
|
381RXD-300 |
361RXD-300 |
3000 |
76 |
|
