产品描述

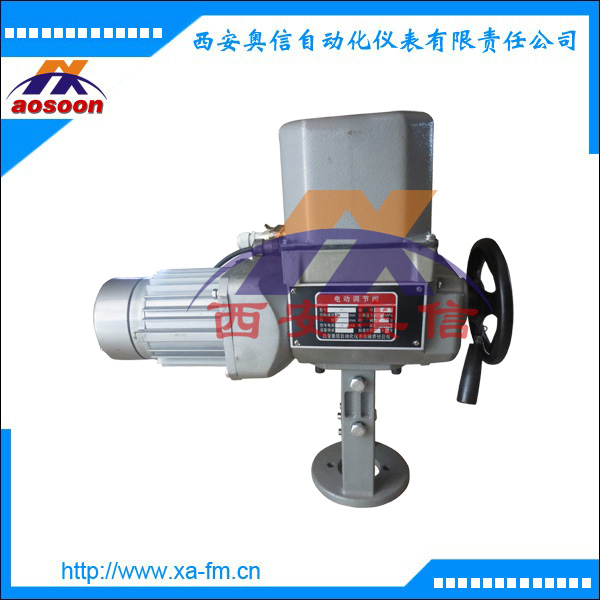

DKZ-510/5100直行程电动执行机构是DDZ电动单元组合仪表中的执行单元，它可与变送单元、调节单元等配套，接受统一的直流标准信号0~10mA（Ⅱ）或4~20mA（Ⅲ）并将此信号转换相对应的直线位移，自动地操作阀门等调节机构，完成自动调节任务。广泛用于化工、石油、电站、轻工等部门。直行程电动执行器采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。
技术参数
输入信号 ： 4~20 mA DC或0~10mA DC
输入电阻：200 （Ⅱ型） 250 （Ⅲ型）
输入通道：3个
基本误差： ≤2.5%
回 差： ±1.5%
死 区 ：≤3%
电源电压：220VAC 50Hz
使用环境条件：
a、环境温度：伺服放大器0~50℃ 执行机构-25~70℃
b、相对湿度：伺服放大器10%~*** 执行机构≤95%
型号规格
|
型号 |
额定负载 |
额定行程 |
全行程时间 |
额定电流 |
质量 |
|
(N) |
(mm) |
(S) |
(A) |
(Kg) |
|
|
ZKZ/DKZ-3100 |
4000 |
10 |
8 |
0.65 |
50 |
|
16 |
125 |
||||
|
25 |
20 |
||||
|
30 |
24 |
||||
|
ZKZ/DKZ-4100 |
6400 |
18 |
16 |
0.65 |
50 |
|
30 |
24 |
||||
|
40 |
32 |
||||
|
60 |
50 |
||||
|
ZKZ/DKZ-5100 |
16000 |
30 |
16 |
1.5 |
95 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
||||
|
ZKZ/DKZ-6100 |
25000 |
30 |
16 |
2.5 |
110 |
|
50 |
30 |
||||
|
60 |
40 |
||||
|
100 |
60 |
