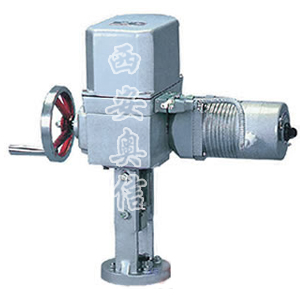

电动执行器ZKZ-3100 ZKZ-4100 ZKZ-5100 ZKZ-6100直行程电动执行器ZKZ-3100 ZKZ-4100电动执行机构 ZKZ-5100 ZKZ-6100 电动执行器ZKZ-3100 ZKZ-4100 ZKZ-5100 ZKZ-6100直行程电动执行器ZKZ-3100 ZKZ-4100电动执行机构 ZKZ-5100 ZKZ-6100
电动执行器ZKZ-3100 ZKZ-4100 ZKZ-5100 ZKZ-6100型直行程电动执行机构采用“S”型电动执行机构开发的新技术：用精密导电塑料电位器和国外专用集成电路组成的SWF型位置发送器。因此，电动执行机构不仅在可靠性、精度、负载能力、信号品质等性能方面有了很大提高。
该产品具有如下特点：
1、 SWF位置发送器采用具有1/250分辨能力的高可靠性的导电塑料电位器。
2、 采用集成电路技术，功耗少、温升低，具有恒流输出稳定可靠。
3、 可以在规定的行程范围内设置上下限位。
4、 用电位器调整零点和行程简单易行。
5、 位置反馈所用电器元件经筛选，并且组装后经高低温试验。保证执行机构高可靠性要求，平均无故障MBTF>25，000小时。
主要技术参数
输入信号 4~20 mA DC或0~10mA DC
输入电阻 200 （Ⅱ型） 250 （Ⅲ型）
输入通道 3个
基本误差 ≤2.5%
回 差 ±1.5%
死 区 ≤3%
10、电源电压 220VAC 50Hz
11、使用环境条件：
a、环境温度：伺服放大器0~50℃ 执行机构-25~70℃
b、相对湿度：伺服放大器10%~*** 执行机构≤95%
电动执行器ZKZ-3100 ZKZ-4100 ZKZ-5100
输入信号 4~20 mA DC或0~10mA DC
输入电阻 200 （Ⅱ型） 250 （Ⅲ型）
输入通道 3个
基本误差 ≤2.5%
回 差 ±1.5%
死 区 ≤3%
10、电源电压 220VAC 50Hz
11、使用环境条件：
a、环境温度：伺服放大器0~50℃ 执行机构-25~70℃
b、相对湿度：伺服放大器10%~*** 执行机构≤95%
电动执行器ZKZ-3100 ZKZ-4100 ZKZ-5100
|
项目名称
|
DKZ标准型
|
DKZ户外型
|
|
|
控制机构
|
输入信号
|
无
|
|
|
反馈信号
|
0—10mAdc 4—20mAdc
|
||
|
死区
|
0．4％—3％
|
0．4％—3％
|
|
|
基本误差
|
±2．5％
|
±2．5％
|
|
|
回差
|
≤1．5％
|
≤1．5％
|
|
|
限位
|
开侧/闭侧
|
开侧/闭侧
|
|
|
开度检测
|
精密导电塑料电位器
|
精密导电塑料电位器
|
|
|
动力
|
动力
|
220V/50Hz
|
220V/50Hz
|
|
驱动电机
|
伺服电机
|
伺服电机
|
|
|
附属机构
|
加热器
|
选择件
|
选择件
|
|
手动机构
|
手轮
|
手轮
|
|
|
安装条件
|
环境温度
|
无加热器—25℃～+70℃
|
无加热器—25℃～+70℃
|
|
相对湿度
|
<95％
|
<95％
|
|
|
环境气体
|
无腐蚀性气体
|
无腐蚀性气体
|
|
|
接线口
|
十四线插头
|
接线柱/十四线插头
|
|
|
防护等级
|
IP65
|
IP65
|
|
电动执行器
|
型号
|
额定负载
|
额定行程
|
全行程时间
|
额定电流
|
质量
|
|
(N)
|
(mm)
|
(S)
|
(A)
|
(Kg)
|
|
|
DKZ-3100
|
4000
|
10
|
8
|
0.65
|
50
|
|
16
|
125
|
||||
|
25
|
20
|
||||
|
30
|
24
|
||||
|
DKZ-4100
|
6400
|
18
|
16
|
0.65
|
50
|
|
30
|
24
|
||||
|
40
|
32
|
||||
|
60
|
50
|
||||
|
DKZ-5100
|
16000
|
30
|
16
|
1.5
|
95
|
|
50
|
30
|
||||
|
60
|
40
|
||||
|
100
|
60
|
||||
|
DKZ-6100
|
25000
|
30
|
16
|
2.5
|
110
|
|
50
|
30
|
||||
|
60
|
40
|
||||
|
100
|
60
|
