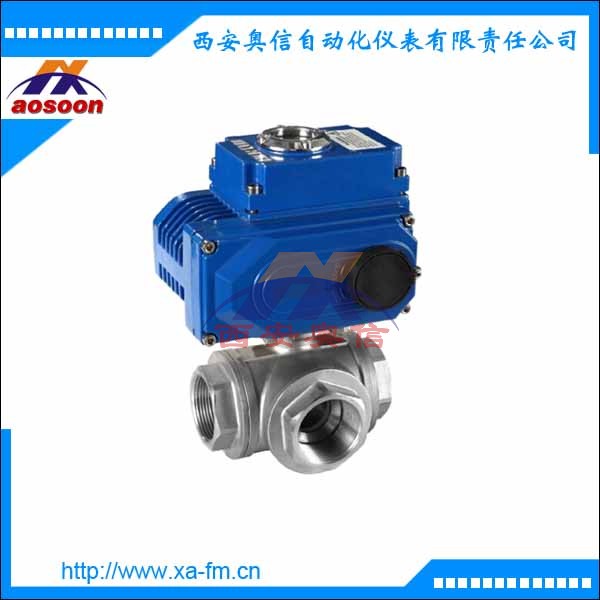

电动三通球阀 电动球阀 不锈钢电动球阀
产品描述
电动三通球阀是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，电动三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。
电动三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
技术参数
|
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允许压差(MPa) |
≤公称压力 |
|||||||||||
|
动作范围 |
0～90° |
|||||||||||
|
阀体形式 |
二段分体式铸造阀体 |
|||||||||||
|
阀盖形式 |
整体式 |
|||||||||||
|
压盖型式 |
螺栓压紧式 |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|||||||||||
|
连接方式 |
法兰式、螺纹式(适用于1/2"～2") |
|||||||||||
|
阀芯形式 |
三通球型阀芯 |
|||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||
|
泄露量Q |
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
基本误差 |
±1% |
|||||||||||
|
回差 |
±1% |
|||||||||||
|
死区 |
≤1% |
|||||||||||
|
配置执行器型号 |
3810R、PSQ电动执行机构 |
|||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|||||||||||
外形尺寸
|
公称压力 |
公称通径 |
L |
L1 |
H |
W |
||||
|
Mpa |
mm |
in |
mm |
mm |
mm |
mm |
1.6 |
2.5 |
4.0 |
|
1.6 |
15 |
1/2 |
130 |
65 |
62 |
100 |
2.5 |
3.0 |
3.5 |
|
20 |
3/4 |
150 |
75 |
68 |
160 |
3.0 |
3.5 |
4.5 |
|
|
25 |
1 |
160 |
80 |
75 |
160 |
4.8 |
5.0 |
6 |
|
|
32 |
1 1/4 |
180 |
90 |
85 |
200 |
6.5 |
7 |
8.5 |
|
|
40 |
1 1/2 |
200 |
100 |
95 |
200 |
8.5 |
9 |
10.5 |
|
|
50 |
2 |
230 |
115 |
110 |
250 |
11 |
12 |
14 |
|
|
65 |
2 1/2 |
290 |
145 |
130 |
300 |
15 |
17 |
20 |
|
|
80 |
3 |
310 |
155 |
155 |
400 |
21 |
22 |
32 |
|
|
100 |
4 |
350 |
175 |
180 |
500 |
33 |
36 |
50 |
|
|
125 |
5 |
400 |
200 |
250 |
600 |
65 |
70 |
80 |
|
|
150 |
6 |
480 |
240 |
275 |
800 |
103 |
110 |
120 |
|
|
200 |
8 |
580 |
290 |
325 |
1000 |
152 |
168 |
180 |
|
