产品·介绍
Product introduce

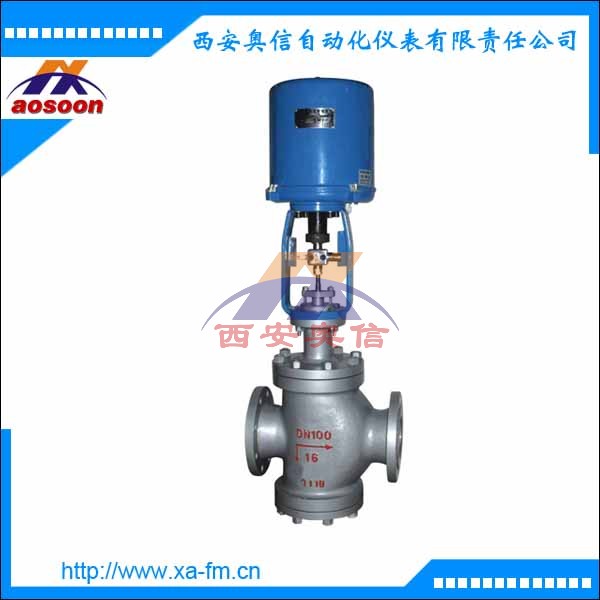

ZDLN-16电动双座阀 ZDLN-16 电子式调节阀
产品描述
ZDLN 电子式电动双座调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一 的 4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流 量、温度、液位等工艺参数的连续调节。 座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力， 其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。 适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
技术参数
|
公称通径mm |
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
400 |
||||
|
阀座通径mm |
|
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
||
|
额定流量系数kv |
直线型 |
|
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
|
1600 |
|
|
|
等百分比 |
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
|
1440 |
|
|
公称压力(Mpa) |
1.6， 2.5， 4.0， 6.4 |
|||||||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||||||
|
流量特性 |
直线 |
直线，等百分比，快开 |
||||||||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|||||||||||||||||||
|
法兰尺寸 |
JB/T79.1-94、79.2-94等 |
|||||||||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|||||||||||||||||||
|
阀体型式 |
||||||||||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温） |
|||||||||||||||||||
型号说明
|
类型 |
标准型 |
低温型 |
散热型 |
波纹管型 |
保温夹套型 |
调节切断型 |
衬氟型 |
|
代号 |
无 |
D |
G |
W |
B |
Q |
F |
