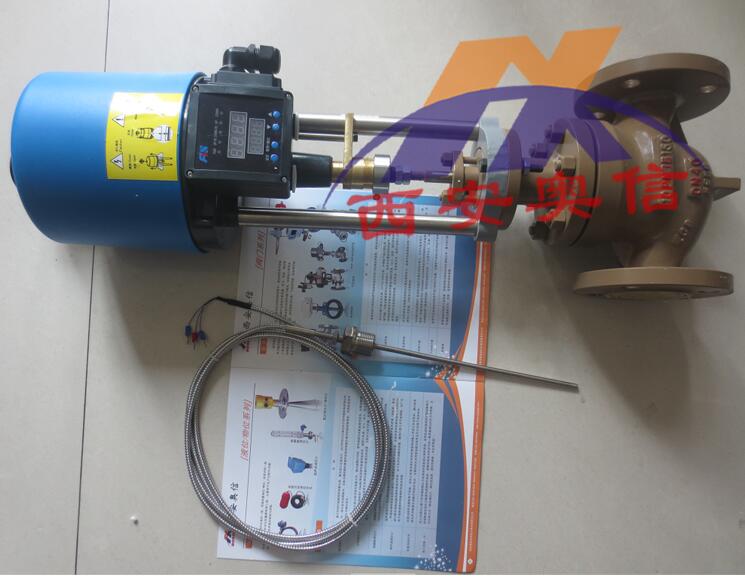

温度调节阀 ZZWPE-15C 自力式温度调节阀
产品描述
ZZWPE-15C型自力式电控温度调节阀（适用于较大口径及导热油控制），自力式调节阀***大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||||||
|
公称压力PN(MPa) |
1.6 4.0 6.4 |
||||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||||
|
固有可调比 |
50 |
||||||||||||||
|
允许泄漏量 |
单座 |
硬密封：IV级 软密封：VI级 |
|||||||||||||
|
|
套筒 |
硬密封：II级 软密封：VI级 |
|||||||||||||
|
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
|
信号范围（mA.DC） |
0~10 4~20 |
||||||||||||||
|
作用方式 |
电关式 电开式 |
||||||||||||||
|
使用环境温度（℃） |
电动调节阀：-20~70℃ |
||||||||||||||
|
使用环境湿度 |
电动调节阀：≤95% |
||||||||||||||
|
电源电压 |
220V 50Hz |
||||||||||||||
执行机构
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
电动执机机构 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
|
|
电子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
|||||||
|
电动执行推力（N) |
普通型 |
400 |
400 |
6400 |
6400 |
|||||||
|
|
电子型 |
2000 |
4000 |
6000 |
8000 |
|||||||
|
|
普通型 |
12.5 |
20 |
32 |
48 |
|||||||
|
|
电子型 |
30 |
30 |
48 |
60 |
|||||||
|
消耗功率（N） |
普通型 |
28 |
35 |
|||||||||
|
|
电子型 |
6 |
15 |
25 |
40 |
|||||||
性能指标
|
序号 |
|
|
项目 |
单座阀 |
套筒阀 |
|
1 |
基本误差（%） |
±2.5 |
|
|
2 |
回差（%） |
2.0 |
|
|
3 |
死区（%） |
3.0 |
|
|
4 |
额定行程偏差（%） |
+2.5 |
|
|
5 |
额定流量系数偏差（%） |
±10 |
|
|
6 |
固有流量特性 |
符合IEC534-1、GB/T4213-92中规定的斜率偏差 |
|
主要特点
适用范围广泛，阀体结构有单座、或套筒两种型式。
有较宽的温度设定范围，控制精度高。
有超温过载保护措施，安全可靠。
温度设定方便，运行期间也可连续调节。
外形尺寸
|
公称通径 DN |
|
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
|
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
|
H2 |
CHL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
|
|
3810 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
|
|
R |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
|
