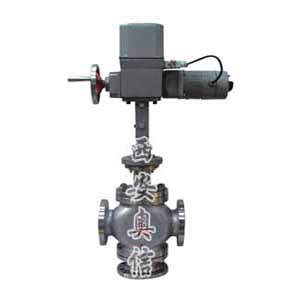

电动三通调节阀 ZAZQ-16 ZAZX-16 电动三通调节阀
产品描述
ZAZQ、X电动三通调节阀，由 DDZ型直行程电动执行机构和直通单座阀 两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流 信号， 自动地控制调节阀开度，达到对管道内流体的压力、流量、 温度、液 位等工艺参数的连续调节。 三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例 调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节， 一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管 道及费用。
技术参数
阀体ZAZQ ZAZX电动三通调节阀
|
型式
|
直通铸造球型阀
|
|
公称通径
|
合流阀：25～300mm、分流阀：80～300mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
阀内组件ZAZQ ZAZX电动三通调节阀
| 阀芯型式 | 薄壁圆筒型阀芯 | |||||||||||||||
| 流量特性 | 抛物线特性和线性特性 | |||||||||||||||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、 钛和耐腐蚀合金等。 |
|||||||||||||||
执行机构
| 型号 | DKZ-310/310C | DKZ-410/410C | DKZ-510/510C | DKZ-610/610C | ||||||||||||
| 输出力推(N) | 4000 | 6400 | 16000 | 25000 | ||||||||||||
| 行程L(mm) | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 | 30 | 50 | 60 | 100 |
| 全程时间(S) | 8 | 12.5 | 20 | 24 | 15 | 24 | 30 | 48 | 16 | 30 | 40 | 60 | 16 | 30 | 40 | 60 |
| 主要技术参数 | 电源电压：220V/50Hz 输入电阻：Ⅲ250Ω、Ⅱ200Ω 输入通道：3 个 | |||||||||||||||
| 输入信号：4-20mA或0-10mA.DC 输出信号：4-20mA或0-10mA.DC 手操功能：手动 | ||||||||||||||||
| 环境温度：-25～+70℃ 环境湿度：≤95% | ||||||||||||||||
型式
电关式(B)；电开式(K)
附件
DFD-07、09、1000型电动操作器
性能ZAZQ ZAZX电动三通调节阀
| 项 目 | 技术指标 | |||||||||||
| 基本误差% | ±5.0 | |||||||||||
| 回 差% | ≤3.0 | |||||||||||
| 死 区% | ≤3.0 | |||||||||||
| 始终点偏差% | 气开 | 始点 | ±2.5 | |||||||||
| 终点 | ±5.0 | |||||||||||
| 气关 | 始点 | ±5.0 | ||||||||||
| 终点 | ±2.5 | |||||||||||
| 额定行程偏差% | ≤2.5 | |||||||||||
| 泄 露 量l/h | 0.1%×阀额定容量 | |||||||||||
| 可调范围R | 30:1 | |||||||||||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
| 公称通径 DN(mm) |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 流量系数 Kv |
合流阀 | 8.5 | 13 | 21 | 34 | 3 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 分流阀 | — | — | — | — | — | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | ||
| 额定行程 L(mm) |
16 | 25 | 40 | 60 | 100 | |||||||||
| 配用执行 机构型号 |
DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | |||||||||
| 允许压差 (Mpa) |
6.4 | 5.0 | 2.8 | 1.8 | 1.74 | 1.2 | 0.72 | 0.48 | 0.31 | 0.19 | — | — | ||
注:对于波纹管密封调节阀,***允许压差为1.0Mpa，表中数值苦小于1.0Mpa则不变，苦大于1.0Mpa则取1.0Mpa.
外形尺寸
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 |
| A | 460 | 460 | 460 | 460 | 530 | 530 | 530 | 630 | 630 | 630 |
| B | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 260 | 260 | 260 |
| H1 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 |
| H2 | 490 | 490 | 490 | 490 | 540 | 540 | 540 | 625 | 625 | 625 |
| H3 | 135 | 145 | 160 | 170 | 190 | 200 | 220 | 280 | 320 | 380 |
注：1、表中数据为PN16数据，其余结构外形尺寸参照ZMABQ、X型气动薄膜三通调节阀。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
