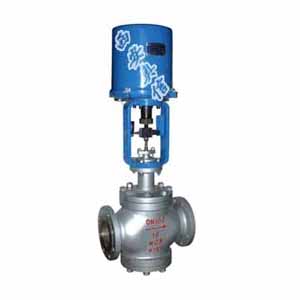

电动调节阀ZDLP-16 ZDLP-40 ZDLP-64电子式电动调节阀
产品描述
ZDLP 电子式电动单座调节阀，由3810L型(或PSL系列)直 行程电子式电动执行机构和直通单座阀组成。内含饲服功能， 接受统一的4-20mA或1-5V·DC 的标准信号，将电流信号转 变成相对应的直线位移，自动地控制调节阀开度，达到对管道 内流体的压力、流量、温度、液位等工艺参数的连续调节。 适用于对泄露量要求严格、阀前后压差低及有一定粘度和 含少量纤维介质的场合。
技术参数
阀体
| 型式 | 直通单座铸造球型阀 | ||||||
| 公称通径 | 25、32、40、50、65、80、100、125、150、200mm | ||||||
| 公称压力 | PN1.6、4.0、6.4MPa | ||||||
| 法兰标准 | JB/T79.1-94、79.2-94等 | ||||||
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | ||||||
| 上阀盖 | 标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ | ||||||
| 压盖型式 | 螺栓压紧式 | ||||||
| 填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||||
阀内组件
| 阀芯型式 | 单座柱塞型阀芯 | ||||||
| 流量特性 | 等百分比特性和线性特性 | ||||||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||||
执行机构
| 型号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
| 隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
| 输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
| ***大行程L(mm) | 30 | 60 | 100 | ||||
| 工作速度(mm/S) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2 | 1 |
| 主要技术参数 | 电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC | ||||||
| 防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 | |||||||
| 环境温度：-25～+70℃ 环境湿度：≤95% | |||||||
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
性 能
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
阀座直径dN(mm) |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
|||||||
|
配用执行机构型号 |
381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
|||||||
|
允许压差(Mpa) |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
|
注：对于波纹管密封调节阀，***大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
型号说明
| 类型 | 标准型 | 低温型 | 散热型 | 波纹管型 | 保温夹套型 | 调节切断型 | 衬氟型 | ||||||
| 代号 | 无 | D | G | W | B | Q | F |
||||||
