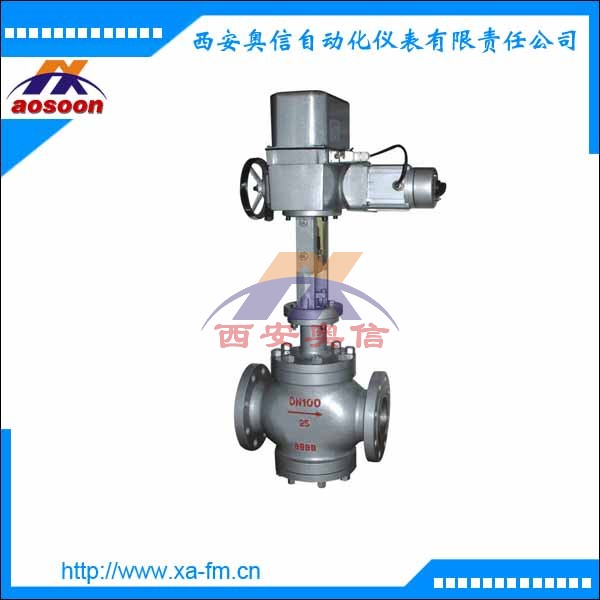

电动调节阀ZAZP-16/DN100 电动阀门 ZKZP-16
产品描述
ZAZP 电动单座调节阀，由DDZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、 流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
常用型号
ZAZP-16 DN25 ZAZP-16 DN50 ZAZP-16 DN65 ZAZP-16 DN80
ZAZP-16 DN100 ZAZP-16 DN125 ZAZP-16 DN150
技术参数
| 公称通径 DN （ mm ） （阀座直径 DN ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
| (10) | (12) | (15) | (20) | ||||||||||||
| 额定流量系数 Kv | 直 线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 额定行程 (mm) | 16 | 25 | 40 | 60 | |||||||||||
| 公称压力 PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||||
| 固有可调比 | 50 | ||||||||||||||
| 允 许 泄漏量 | 单 座 | 硬密封：Ⅳ级 软密封：Ⅵ级 | |||||||||||||
| 套 筒 | 硬密封： II 级 软密封：Ⅵ级 | ||||||||||||||
| 工作温度 t ( o C) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
| 信号范围（ mA.DC ） | 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC | ||||||||||||||
| 作用方式 | 电关式 电开式 | ||||||||||||||
| 使用环境温度 | 电动调节阀： -20~70 o C 伺服放大器： 0~50 o C | ||||||||||||||
| 使用环境湿度 | 电动调节阀：≤ 95% 伺服放大器：≤ 85% | ||||||||||||||
| 电源电压 | 220V/50Hz | ||||||||||||||
