电动调节阀ZAZS-16 电动角型阀 开关量阀门

产品描述

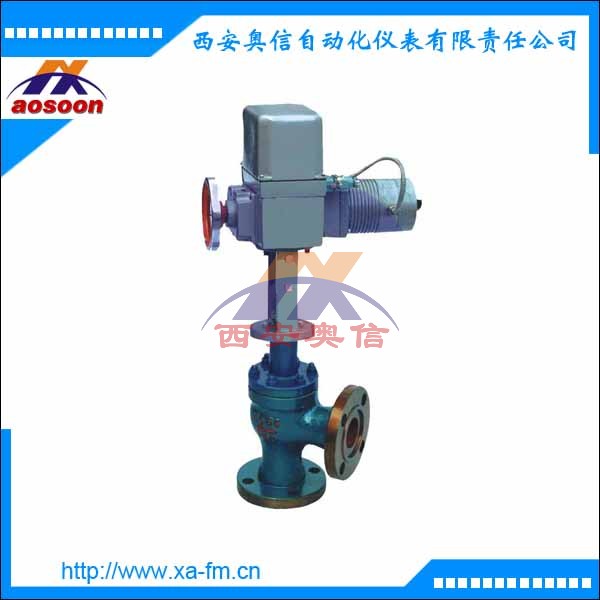

   ZAZS 电动角型调节阀，由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
技术参数

公称通径DN（mm）	20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）	10	12	15	20	26	32	40	50	66	80	100	125	150	200
额定流量系数Kv	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
流量特性	直线；等百分比
公称压力PN（MPa）	6.4
连接型式	法兰连接：PN6.4按JB79-59标准
配用执行机构型号	ZAZ-25 /  DKZ-310				DKZ-310				DKZ-410			DKZ-510
出轴推力（N）	250 / 4000				4000				6400			16000
行程L（mm）					16		25		40			60
全行程时间s）	20 / 8				12.5		20		32			37
作用方式	电开式（K）常用；电关式（B）
供电电源	220V；50-60Hz
输入信号	-10mA   4-20mA    DC
固有可调比R	30：1

订货须知
1.产品型号与名称
2.公称通径DN（mm）
3.公称压力
4.流量特性要求
5.阀体材质及阀内件材料
6.介质种类和温度范围
7.阀前后压力(压差)
8.密封形式
