ZAZQ-16 电动三通调节阀 电动调节阀
产品描述
ZAZQ、X电动三通调节阀，由DKZ电动执行机构和三通合流或三通分流调节组成。以单项交流220V电源为动力，接受0～10或mA或4～20mA直流 信号,自动地控制调节阀开度，达到对管道内流体的压力、流量、 温度、液 位等工艺参数的连续调节。 三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节， 一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管 道及费用。
技术参数
|
型式 |
直通铸造球型阀 |
|
公称通径 |
合流阀：25～300mm、分流阀：80～300mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
|
阀芯型式 |
薄壁圆筒型阀芯 |
|
流量特性 |
抛物线特性和线性特性 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
执行机构
|
型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
DKZ-610/610C |
||||||||||||
|
输出力推(N) |
4000 |
6400 |
16000 |
25000 |
||||||||||||
|
行程L(mm) |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
30 |
50 |
60 |
100 |
|
全程时间(S) |
8 |
12.5 |
20 |
24 |
15 |
24 |
30 |
48 |
16 |
30 |
40 |
60 |
16 |
30 |
40 |
60 |
|
主要技术参数 |
电源电压：220V/50Hz 输入电阻：Ⅲ250Ω、Ⅱ200Ω 输入通道：3 个 |
|||||||||||||||
|
输入信号：4-20mA或0-10mA.DC 输出信号：4-20mA或0-10mA.DC 手操功能：手动 |
||||||||||||||||
|
环境温度：-25～+70℃ 环境湿度：≤95% |
||||||||||||||||

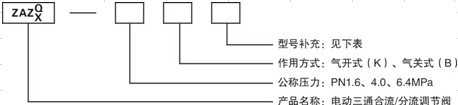

技术选型
