ZDLS-16 DN50电动角形高压调节阀 ZDLS电动角式调节阀
产品描述

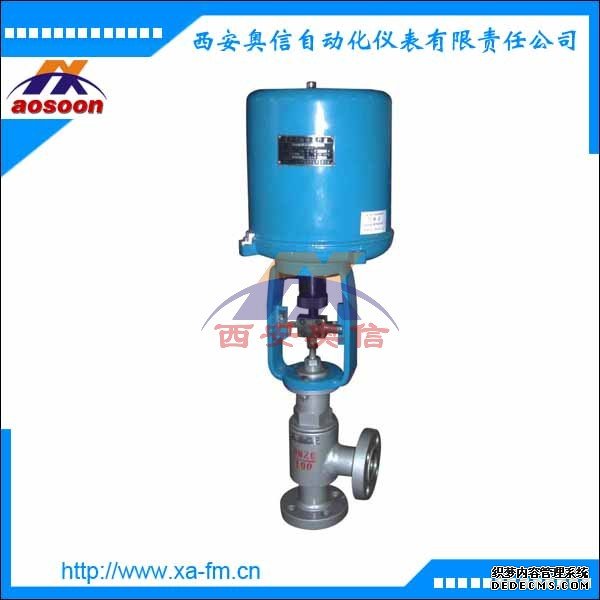

ZDLS电子式电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。
电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号（4-20mADC或1-5VDC）及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
常用型号
ZDLS-20 ZDLS-25 ZDLS-40 ZDLS-50 ZDLS-65 ZDLS-80 ZDLS-100 ZDLS-150 ZDLS-200
技术参数
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可调范围 |
30：1 |
|||||||||||||||
|
公称压力 |
标准产品1.6、4.0、6.4MPa； |
|||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃， |
|||||||||||||||
ZDLS主要性能指标
泄 漏 率： IV 级， 小于额定流量的10-4
回 差 ： 配3610L 执行机构为2.0%； 配PSL执行机构为 1.0%
基本误差： 配3610L执行机构为±2.5%； 配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。
ZDLS电动角形高压调节阀主要零部件材料：
阀体材质： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨
技术选型
ZDLS-□□K(B)
Z：执行器大类，D：电子式 L：直行程 S：角形阀
-□□：压力级别：如16：1.6MPa K(B) 电开(关)式
