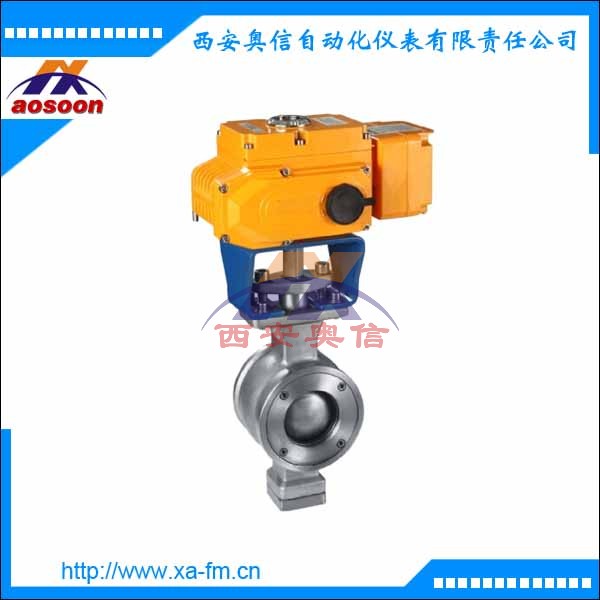

电动V型调节阀 电动阀门 V型调节电动球阀
产品描述
电动V型调节阀是采用高精度电动执行器及高品质V型阀组成。因此电动V型调节阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸经营过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、电动V型调节阀的，特别适用于含纤维、微小固体颗粒、料浆等介质。
2、电动V型调节阀还具有调节并可靠定位能力，流量特性为近似百分比，可调范围广。
3、电动V型调节阀采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。
技术参数
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|||||||||||
|
强度试验 |
2.4～9.6MPa |
|||||||||||
|
密封试验 |
1.76～7.0MPa |
|||||||||||
|
流量特性 |
近似等百分比、直线特性 |
|||||||||||
|
阀板转角（度） |
0°～至90°（可调） |
|||||||||||
|
允许泄漏量等级 |
软密封：零泄露 |
软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
||||||||||
|
动作时间（S/90度） |
8.5～30 |
36～60 |
||||||||||
|
可调节比 |
250:1 |
300:1 |
||||||||||
|
基本误差 |
全行程的≤±2% |
|||||||||||
|
回差 |
全行程的≤±2% |
|||||||||||
|
死区 |
全行程的≤0.8% |
|||||||||||
|
输入信号 |
4～20mA DC |
|||||||||||
|
输出信号 |
4～20mA DC |
|||||||||||
主要零件材料
|
材料代号 |
C |
P |
R |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
|
|
球体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
||
|
|
填料 |
聚四氟乙烯 柔性石墨 |
||
|
适用 工况 |
适用介质 |
蒸汽、水、油品 |
醋酸类 |
|
|
|
适用温度 |
-28℃ - 300℃ |
||
执行机构
|
电源电压 |
AC220V，50Hz |
|
输出力矩 |
50N·M～10000N·M |
|
动作范围 |
0～90° 0～360° |
|
动作时间 |
15秒/30秒/60秒 |
|
保护装置 |
过热保护 |
|
环境温度 |
-30°～60° |
|
手动操作 |
同附带手柄操作 |
|
限位 |
电气、机械二重限位 |
|
防护等级 |
相当于IP-65 |
|
防爆等级 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置测量 |
可选装开关或电位计 |
|
驱动电机 |
8W/E |
|
进线接口 |
PE1/2〞进线线锁 |
