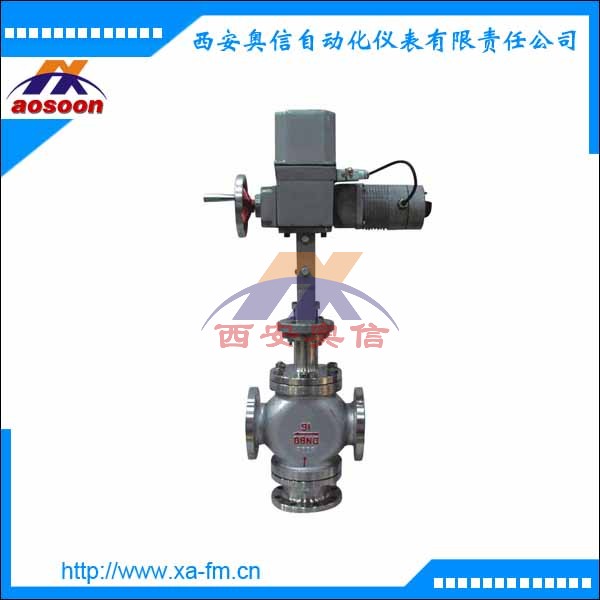

ZAZQ(X)电动三通调节阀 ZAZQ ZAZX电动三通调节阀
产品描述
ZAZQ、X电动三通调节阀,由DKZ电动执行机构和三通合流或三通分流调节组成。以单项交流220V电源为动力,接受0~10或mA或4~20mA直流 信号,自动地控制调节阀开度,达到对管道内流体的压力、流量、 温度、液 位等工艺参数的连续调节。 三通阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节, 一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管 道及费用。
技术参数
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||
流量特性 |
直线抛物线 |
||||||||||
工作温度(℃) |
普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250 |
||||||||||
介质温度(℃) |
200以下(对合流阀而言) |
||||||||||
固有可调比R |
30 |
||||||||||
公称压力PN(MPa) |
1.6 4.0 6.4 |
||||||||||
允许泄漏量 |
硬密封:IV级软密封:IV级 |
||||||||||
作用方式 |
电开、电关 |
||||||||||
信号范围(mA.DC) |
0-10mA 4-20mA |
||||||||||
电源电压 |
220V/50Hz |
||||||||||
环境温度(℃) |
伺服放大器:5-45 执行机构:-10-55 |
||||||||||
全行程时间(S) |
普通型 |
12.5 |
20 |
32 |
48 |
||||||
电子型 |
30 |
30 |
48 |
60 |
|||||||
消耗功率(W) |
普通型 |
28 |
35 |
||||||||
电子型 |
6 |
15 |
25 |
40 |
执行机构
型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
DKZ-610/610C |
||||||||||||
输出力推(N) |
4000 |
6400 |
16000 |
25000 |
||||||||||||
行程L(mm) |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
30 |
50 |
60 |
100 |
全程时间(S) |
8 |
12.5 |
20 |
24 |
15 |
24 |
30 |
48 |
16 |
30 |
40 |
60 |
16 |
30 |
40 |
60 |
主要技术参数 |
电源电压:220V/50Hz 输入电阻:Ⅲ250Ω、Ⅱ200Ω 输入通道:3 个 |
|||||||||||||||
输入信号:4-20mA或0-10mA.DC 输出信号:4-20mA或0-10mA.DC 手操功能:手动 |
||||||||||||||||
环境温度:-25~+70℃ 环境湿度:≤95% |

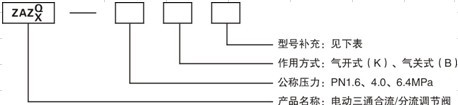

技术选型
类型 |
标准型 |
散热型 |
波纹管型 |
代号 |
无 |
G |
W |
